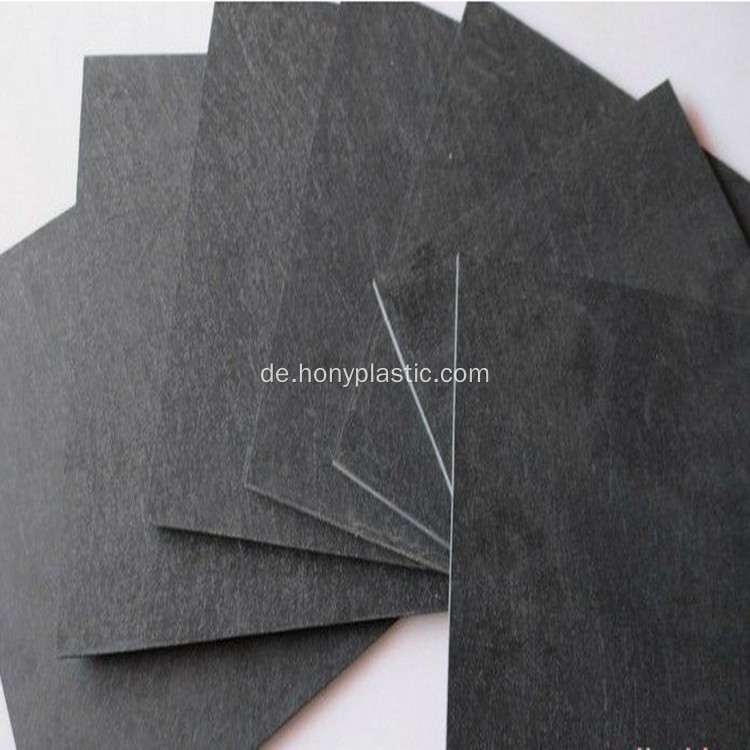

Durostone Cas761 Antistatic PCB Lötenpalettenmaterial
$4.91-99 Kilogram
$4.8100-999 Kilogram
$4.7≥1000Kilogram
Zahlungsart: | T/T,Paypal,Others |
Incoterm: | FOB,CIF,EXW,DDU,CFR |
Transport: | Ocean,Land,Air,Express,Others |
Hafen: | Shenzhen,HongKong ,Guangzhou |
$4.91-99 Kilogram
$4.8100-999 Kilogram
$4.7≥1000Kilogram
Zahlungsart: | T/T,Paypal,Others |
Incoterm: | FOB,CIF,EXW,DDU,CFR |
Transport: | Ocean,Land,Air,Express,Others |
Hafen: | Shenzhen,HongKong ,Guangzhou |
Modell: Durostone CAS761
Marke: Durostone

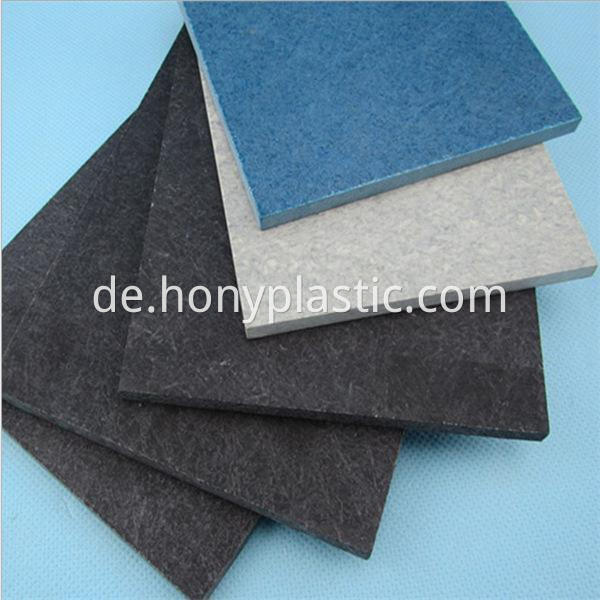

Durostone PCB Lötpalettenmaterial und Wellenlötschale Synthetikstein
Es besteht aus Glasfaser und Harzverbindung und wurde hauptsächlich für die unterschiedlichen Bedürfnisse des Montageprozesses der Leiterplatte entwickelt und entwickelt. Es kann durch CNC -Präzisionsbearbeitung in Blechofen -Jigs und SMT -Paletten -Jigs hergestellt werden. Es wurde erwiesen, dass es für Wellenlöt und SMT und den Prozess in Halbleitern geeignet ist. Es kann bearbeitet werden, um die Präzision zu erreichen, die für jeden Prozess erforderlich ist, und seine Flachheit bei kontinuierlicher Verwendung aufrechtzuerhalten. Die niedrige thermische Leitfähigkeit des Materials kann verhindern, dass das Substrat schrumpft. Stellen Sie die Qualität des Reflows sicher.
Durostone®pcb Lötmittelpalettenmaterialien haben die folgenden Vorteile:
1. Stützen Sie das dünne Substrat oder eine flexible Leiterplatte
2. Für Substrate mit unregelmäßigen Formen können antistatische Durostonbleche verwendet werden
3. Wellenlötschale Synthetic Stone kann mehrere Verbindungsbretter tragen, um die Produktivität zu steigern
4. Verhindern Sie das Biegephänomen des Substrats während des Reflow -Lötens. Wave Löten kann seine physikalischen Eigenschaften in einer Umgebung aufrechterhalten, in der die Temperatur allmählich ansteigt, so dass der synthetische Stein in den Wellenlötprozess einen hohen Standard erzielt. Und es wird keine Verformung geben, und es wird nicht die Trennung der synthetischen Steinbasisschicht verursachen, wenn sie für kurze Zeit in einer rauen Umgebung von 380 ° C und einer kontinuierlichen Betriebstemperatur von 300 ° C platziert wird.
DETAIL | |||
---|---|---|---|
Description | Value | ||
Material Type | Thermoset Composite | ||
Trade Name | Durostone® CAS761 | ||
Additives | B | Glass | |
Color | Black | ||
Manufacturer | Rochling | ||
PHYSICAL | |||
Property | Test | Unit of Measure | Value |
Density | g/cm³ | 1.85 | |
lb/in³ | 0.067 | ||
Water Absorption, 24 hrs, Immersion | % by wt. | <.20 | |
MECHANICAL | |||
Property | Test | Unit of Measure | Value |
Tensile Modulus | psi | 2600000 | |
Flexural Strength | psi | 52200 | |
Hardness | Barcol | Barcol 80 | |
THERMAL | |||
Property | Test | Unit of Measure | Value |
Max Continuous Operating Temp | °C | 260 | |
°F | 500 | ||
Thermal Conductivity | BTU-in/ft²-hr-°F | 3.7 | |
x 10-4 cal/cm-sec-°C | 12.8 | ||
ELECTRICAL | |||
Property | Test | Unit of Measure | Value |
Surface Resistivity | ohm/square | 10^5 - 10^8 | |
OTHER | |||
Description | Value | ||
Relative Cost | $$$$$ | ||
Machinability | 10 |
Technical Data |
|
CHO760 | CAS761 | CAG762 | CFR767 |
Grade |
|
Standard | Anti-Static | Anti-Static Optical | Flux Resistant |
Color |
|
Blue | Black | Grey | Bordeaux(Red) |
Density(g/m3) |
|
1.90 | 1.90 | 1.90 | 1.80 |
Flexural Strength 3 point support (MPa) | @23℃ | 360 | 360 | 360 | 380 |
@150℃ | 180 | 180 | 180 | 260 | |
@185℃ | - | - | - | 150 | |
Modulus of Elasticity (MPa) | @23℃ | 18000 | 18000 | 18000 | 18000 |
@150℃ | 9000 | 9000 | 9000 | 14000 | |
@185℃ | - | - | - | 10000 | |
Water Absorption(%) |
|
<0.20 | <0.20 | <0.20 | <0.20 |
Coefficient of linear Expansion(10-6/K) beteen 30℃ & 200℃ |
|
13 | 11 | 11 | 11 |
Thermal Conductivity (W/MK) |
|
0.25 | 0.25 | 0.25 | 0.23 |
Maximum Operating Temperature(℃) 10-20 seconds |
|
300 | 300 | 300 | 380 |
Standard Operating Temperature(℃) |
|
260 | 260 | 260 | 300 |
Surface Resistivity(ohms) |
|
- | 105-109 | 105-109 | 105-109 |
Chemical Resistance |
|
Good | Good | Good | Excellent |
Sheet Size (mm) |
|
2440 x 1220 | |||
Thickness available (mm) |
|
3,4,5,6,8,10,12 | 5,6,8,10 | ||
Thickness Tolerance 3mm |
|
-0/+0.10 | |||
Thickness Tolerance 4-12mm |
|
-0/+0.20 | |||
Flatness Tolerance (for a panel size of 300 x 300) |
|
0.20 | |||
Parallelism |
|
0.10 |
Alle Werte sind Durchschnittswerte
Das Material wird als nicht elektrostatische dissipative (ESD) angesehen, wenn mehr als 5 Messungen/m2
sind isolativ (1012 Ω. Laut JEDEC Standard JESD625B, ein statisches dissipatives Material
ist ein Material mit einem Oberflächenwiderstand zwischen 104 und 1011 Ω mit
