Durostone® Roechling CAS-761 Durostone Antistatic Composite Matery für Wellen- und Reflow-Lötprozess
Es wurde aus Glasfasern und Harz entworfen und entwickelt, hauptsächlich für die unterschiedlichen Bedürfnisse des Montageprozesses der Leiterplatte. Es kann durch CNC -Präzisionsverarbeitung in eine Blechofenvorrichtung und eine SMT -Palettenbestandsanlage hergestellt werden. Es wurde erwiesen, dass es für Wellenlöt-, SMT- und Halbleiterprozesse geeignet ist. Es kann auf die Präzision bearbeitet werden, die für jeden Prozess erforderlich ist, und seine Flachheit während des kontinuierlichen Gebrauchs beibehalten. Die niedrige thermische Leitfähigkeit des Materials kann verhindern, dass das Substrat schrumpft. Stellen Sie die Qualität des Reflows sicher.
Für alle Verfahren innerhalb der PCB -Montage -PRCoses wurden Durostone® -Materials entwickelt. Es gibt drei Hauptklassen, die für die SMT -Reflow- und Wellenlötprozesse für die Verwendung geeignet sind. Durostone®Chp760, Cas761, CAG762 bieten diese Materialien die folgenden Funktionen:
Ausgezeichnete mechanische Eigenschaften bei erhöhten Temperaturen sowohl in der Wellenlötung als auch bei SMT -Reflow -Prozessen
Niedrige thermische Leitfähigkeit
Ausgezeichnete Bearbeitungseigenschaften, die die Herstellung komplexer Designlötpaletten ermöglichen
Gute Resistenz gegen Chemikalien in modernen Flüssen.
Merkmale von Antistatic Durostone Sheet Products:
1. Hochtemperaturwiderstand kann 300 ° C erreichen
2. Die thermische Leitfähigkeit ist gering.
3. Ausgezeichnete mechanische Eigenschaften, geeignet für einen Blei-freien Prozess.
4. Es hat eine hervorragende Verarbeitungsleistung und kann Schweißpaletten mit komplexen Designs herstellen.
5. Es hat eine gute Photoempfindlichkeit, dh es richtet sich an die Chemikalien, die an Mainstream -Flüssen beteiligt sind. .

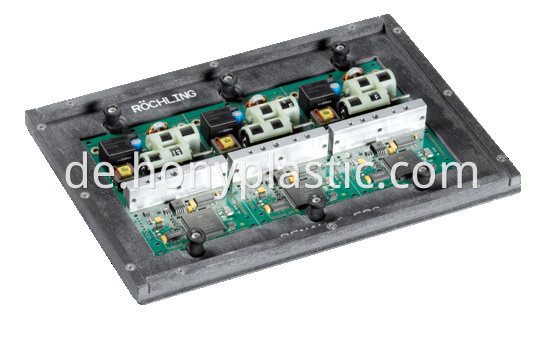

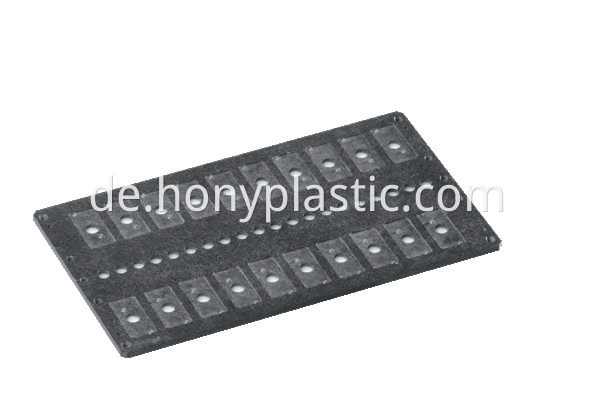

Durostone PCB Wave Palet Application:
1. Wellenlöten, Reflow -Löten
2. Isolierungstestvorrichtung
3. SMT -Oberflächenhalterung
4. PCBs wie Ofenschalen, Blechofenleuchten usw.
5. Elektronikindustrie
Wellenlötschale Synthetische Steinmaterial Spezifikationen:
Dicke 3MM.4MM.5MM.6MMMMM.10 MM 10 mm
Größe 1220*2440 mm

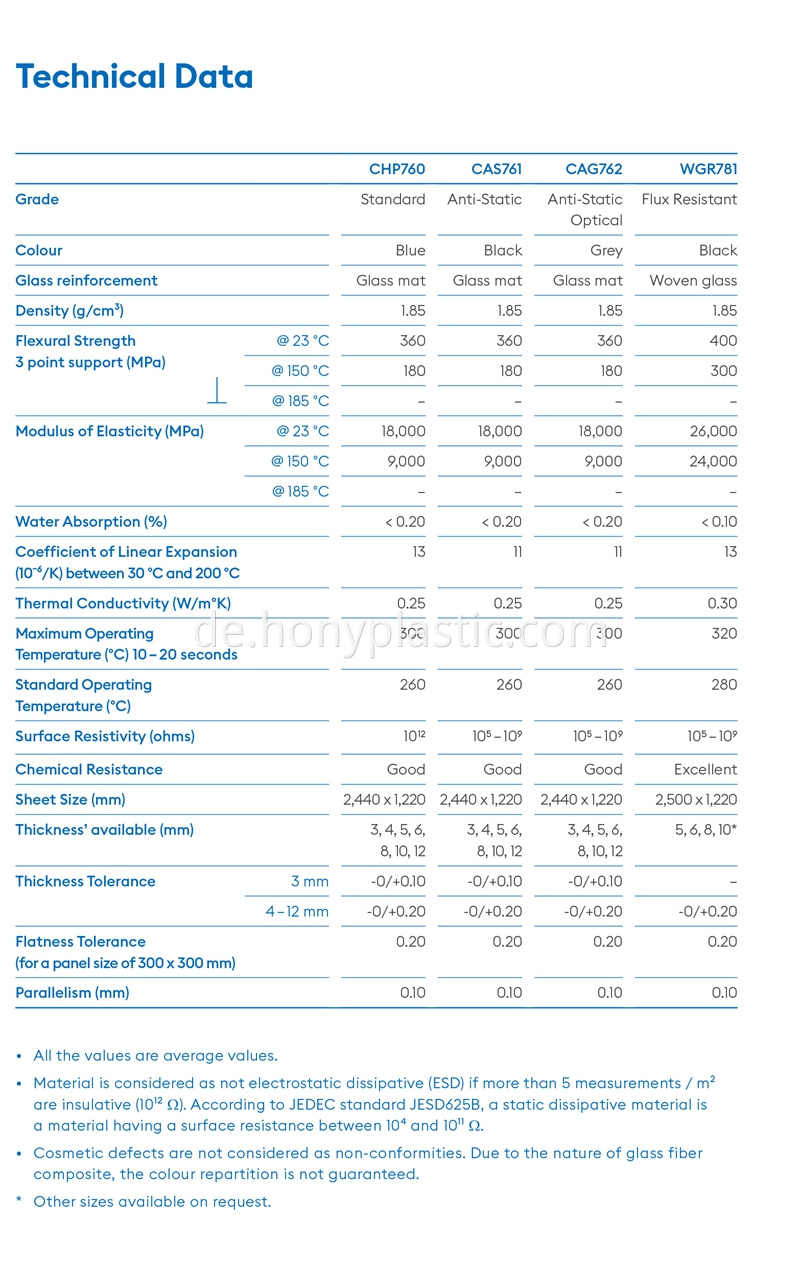

Durostone®CAG762 Proterties -Datenblatt

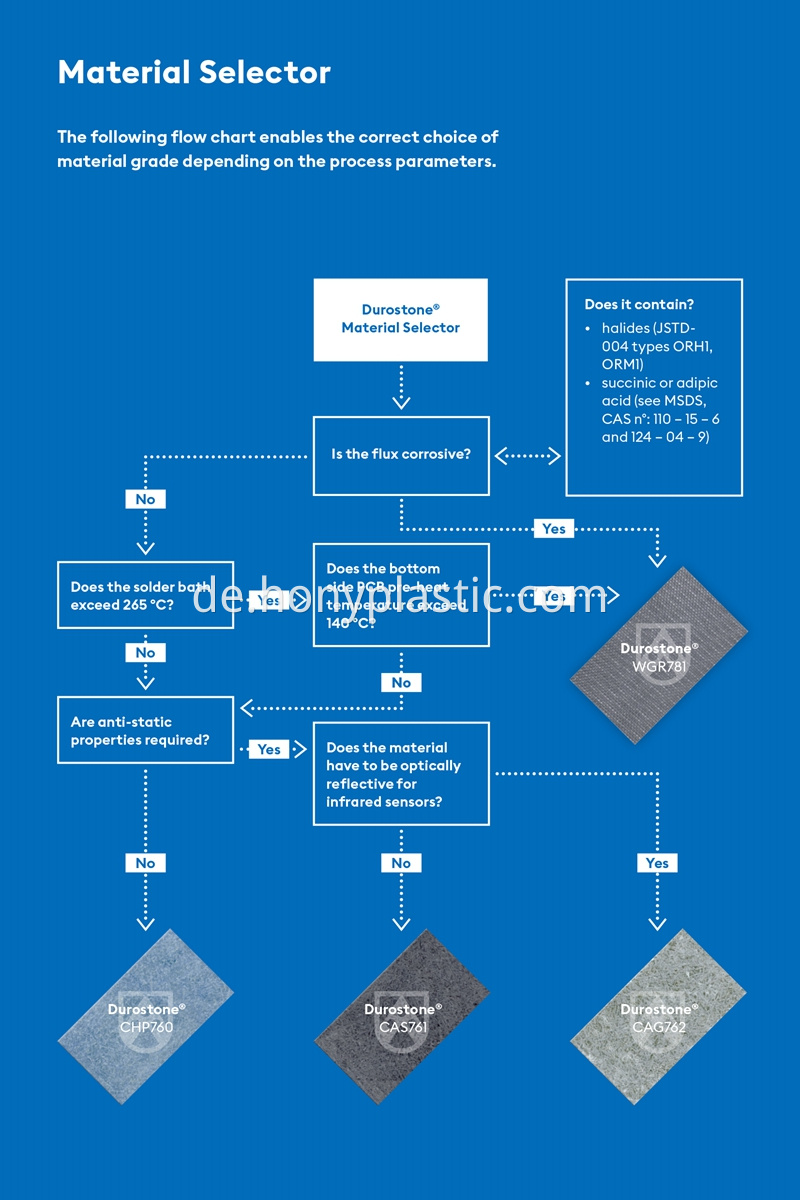

Material wählen
Technical Data
|
|
CHO760
|
CAS761
|
CAG762
|
CFR767
|
Grade
|
|
Standard
|
Anti-Static
|
Anti-Static Optical
|
Flux Resistant
|
Color
|
|
Blue
|
Black
|
Grey
|
Bordeaux(Red)
|
Density(g/m3)
|
|
1.90
|
1.90
|
1.90
|
1.80
|
Flexural Strength 3 point support (MPa)
|
@23℃
|
360
|
360
|
360
|
380
|
@150℃
|
180
|
180
|
180
|
260
|
@185℃
|
-
|
-
|
-
|
150
|
Modulus of Elasticity (MPa)
|
@23℃
|
18000
|
18000
|
18000
|
18000
|
@150℃
|
9000
|
9000
|
9000
|
14000
|
@185℃
|
-
|
-
|
-
|
10000
|
Water Absorption(%)
|
|
<0.20
|
<0.20
|
<0.20
|
<0.20
|
Coefficient of linear Expansion(10-6/K) beteen 30℃ & 200℃
|
|
13
|
11
|
11
|
11
|
Thermal Conductivity (W/MK)
|
|
0.25
|
0.25
|
0.25
|
0.23
|
Maximum Operating Temperature(℃) 10-20 seconds
|
|
300
|
300
|
300
|
380
|
Standard Operating Temperature(℃)
|
|
260
|
260
|
260
|
300
|
Surface Resistivity(ohms)
|
|
-
|
105-109
|
105-109
|
105-109
|
Chemical Resistance
|
|
Good
|
Good
|
Good
|
Excellent
|
Sheet Size (mm)
|
|
2440 x 1220
|
Thickness available (mm)
|
|
3,4,5,6,8,10,12
|
5,6,8,10
|
Thickness Tolerance 3mm
|
|
-0/+0.10
|
Thickness Tolerance 4-12mm
|
|
-0/+0.20
|
Flatness Tolerance (for a panel size of 300 x 300)
|
|
0.20
|
Parallelism
|
|
0.10
|
Alle Werte sind Durchschnittswerte
Das Material wird als nicht elektrostatische dissipative (ESD) angesehen, wenn mehr als 5 Messungen/m2
sind isolativ (1012 Ω. Laut JEDEC Standard JESD625B, ein statisches dissipatives Material
ist ein Material mit einem Oberflächenwiderstand zwischen 104 und 1011 Ω mit
