Was ist eine CNC-Maschine?

March 31, 2023

CNC steht für „Computer Numerical Control“ und bedeutet, dass eine Maschine durch eine Reihe von Befehlen von einer Steuerung gesteuert wird. Befehlscodes von der Steuerung liegen normalerweise in Form einer Koordinatenliste vor, die als G-Codes bezeichnet wird. Jede durch einen solchen Code gesteuerte Maschine kann als CNC-Maschine bezeichnet werden, einschließlich Fräsmaschinen, Drehmaschinen und sogar Plasmaschneidern. In diesem Artikel konzentrieren wir uns auf die verschiedenen Arten von CNC-Fräs- und Drehmaschinen und deren Kombinationen. Die Bewegung von CNC-Maschinen kann durch ihre Achsen definiert werden, zu denen X-, Y- und Z-Achsen gehören, und fortschrittlichere Maschinen umfassen auch A-, B- und C-Achsen. Die X-, Y- und Z-Achsen stellen die wichtigsten kartesischen Vektoren dar, und die A-, B- und C-Achsen stellen die Drehung der Achsen dar. CNC-Maschinen verwenden typischerweise bis zu 5 Achsen. Typische CNC-Maschinen sind unten aufgeführt.
EZSeries_MachBuilder_Tab_1

CNC-Drehmaschine – Bei dieser Art von Drehmaschine wird Material im Spannfutter der Drehmaschine gedreht. Das Werkzeug bewegt sich dann auf 2 Achsen und schneidet zylindrische Teile aus. CNC-Drehmaschinen sind in der Lage, gekrümmte Oberflächen zu formen, die mit manuellen Drehmaschinen schwierig oder sogar unmöglich sind. Das Werkzeug ist in der Regel nicht rotierend, wenn es sich jedoch um ein Elektrowerkzeug handelt, kann es auch beweglich sein.

CNC-Fräsmaschinen – CNC-Fräsmaschinen werden typischerweise zur Herstellung flacher Teile verwendet, komplexere Maschinen verfügen jedoch über mehr Freiheitsgrade und sind in der Lage, komplexe Formen herzustellen. Das Material steht still, die Spindel dreht sich mit dem Werkzeug und das Werkzeug bewegt sich entlang von drei Achsen, um das Material zu schneiden. In manchen Fällen bleibt die Hauptachse stationär, während sich das Material bewegt.

CNC-Bohren – Diese Maschine ähnelt einer CNC-Fräsmaschine, ist jedoch nur zum Schneiden in einer Achse konzipiert, d. h. sie bohrt nur entlang der Z-Achse in das Material und schneidet niemals entlang der X- und Y-Achse.

CNC-Schleifmaschine – Diese Maschine greift die Schleifscheibe in das Material ein und erzeugt so eine hochwertige Oberfläche. Es wurde entwickelt, um kleine Materialmengen von Hartmetallen zu entfernen. Daher wird es als Oberflächenvorbereitungsvorgang eingesetzt.

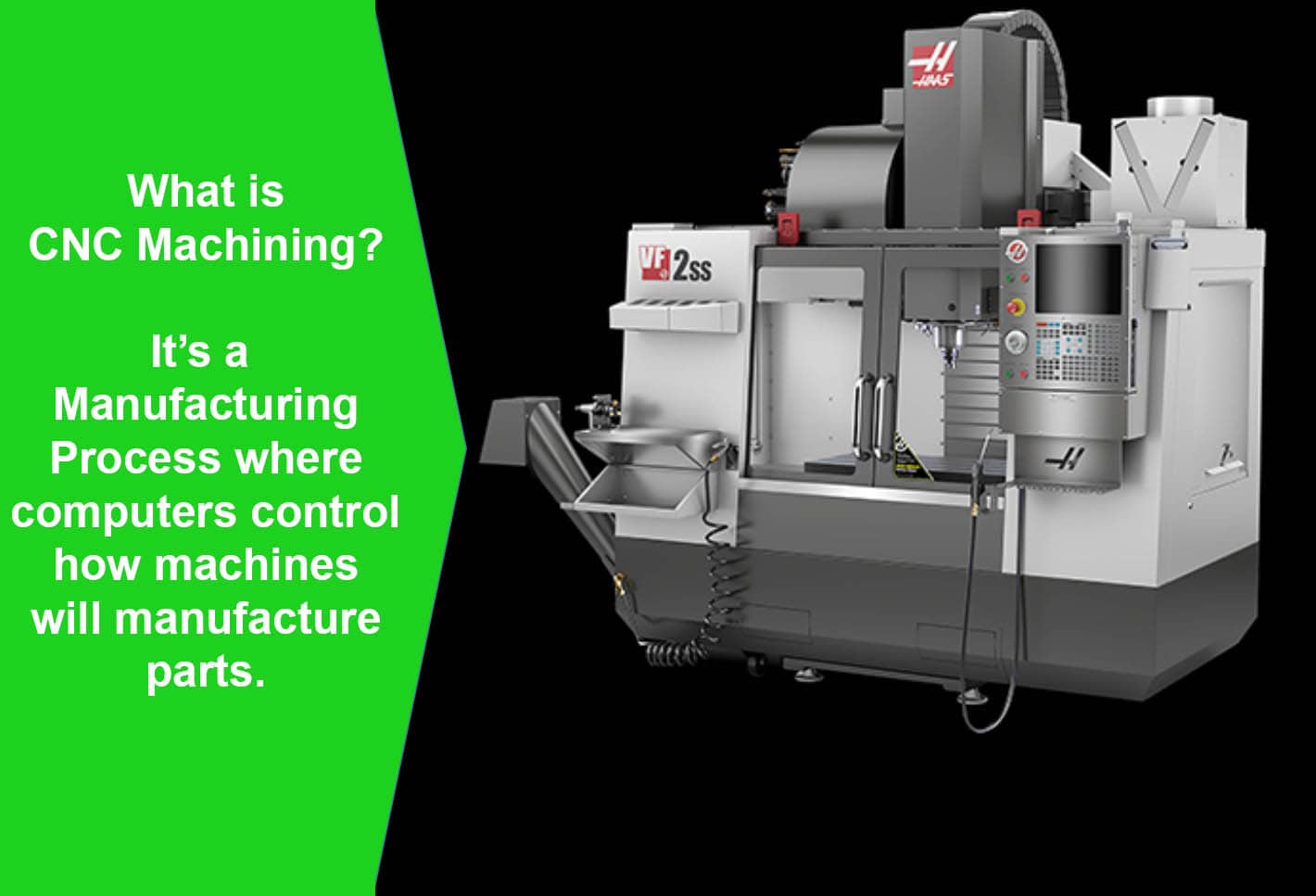

WhatIsCNCMachining
