Wave Lötes Jig ist auch als über dem Blechofen-Wellenlöt-Schablone bezeichnet, das für das PCB-Board über der Welle, die einige Teile lötet , PCB-Oberflächenmontage SMT und dann Plug-Ins, die Montage der fertigen Leiterplatte auf einem Tablett wurde an der Zinnposition der Komponenten montiert, und die Zinn kann nicht aus der Dose geschützt werden und müssen gelötete Komponentenstiftposition werden muss ausgegraben werden. Schweißen Sie, dass die Komponentenstiftposition ausgegraben werden muss. Gleichzeitig muss das Tablett auf beiden Seiten der Strecke für die Wellenofenspurklammer durchgeführt werden. Wellenlötvorrichtungen können aus Glasfaserplatten oder Synthetikstein bestehen. PCB über die Ofenzeiten.

Wellenlöt Jig, hat die folgenden Funktionen;

1. Unterstützen Sie dünnes Substrat oder flexible Leiterplatten

2 kann für die unregelmäßige Form des Substrats verwendet werden

3 kann mehrere Boards tragen, um die Produktivität zu steigern

4 Um das Substrat im Lötback zu verhindern, kann das Phänomen des Biegewellenlötens eine allmählich steigende Temperatur in der Umgebung haben und seine physikalischen Eigenschaften für die Fähigkeit, den synthetischen Stein zu erzeugen Erzielen Sie hohe Ergebnisstandards und haben keine Verformung der Situation, um in kurzer Zeit in 384 ° C platziert zu werden und bis zu 325 ° C der Betriebstemperatur der rauen Umgebung zu fahren, aber auch die materiellen Graswurzeln verursachen nicht Trennungsgrad.

Es gibt viele Materialien, mit denen Wellenlöt Jigs hergestellt werden:

1) Durostone

Durostone ist die Wellenlöt das Basisplatte Synthetische Materialien, der aktuelle Markt von Synthetic Stone hat inländisch und importiert, eine Vielzahl von Typen und Leistungsunterschiede. Bevor Sie das Material auswählen, müssen Sie mehr über den Produktionsprozess und die Parameter des Kunden erfahren. Die synthetische Steinplatte weist eine hohe Elastizitäts- und Aufprallfestigkeit auf und hat eine gute Korrosionsbeständigkeit. Die niedrige thermische Leitfähigkeit von synthetischen Stein sorgt sogar für die Wärmeverteilung auf der PCB und behält seine intrinsischen Abmessungen nach einem langen Gebrauchszeitraum bei. Die hitzebeständige Synthetiksteintemperatur liegt im Allgemeinen zwischen 300 und 350 ° C, eine kurze Zeit kann bis zu 385 ° C betragen, eine sehr gute Fähigkeit, hohen Temperaturen stand Um Hochtemperaturgeräte zu erstellen, sind die Kosten höher.

2) Bakelit

Bakelit hat eine hohe mechanische Festigkeit, eine gute Isolierung und Wärmefestigkeit, Korrosionsbeständigkeit. Sein Syntheseprozess ist einfach, kostengünstig, eine bessere Gesamtleistung, aber eine schlechte Bearbeitungsleistung.

3) Metallrahmen

Wird verwendet, um Wellenlöt -Jig -Metallmaterialien im Allgemeinen Titanlegierung und Aluminium zu machen. Die Titanlegierung hat eine gute Kraft und Zähigkeit, Müdigkeit und gute Widerstand gegen Rissausdehnung. Die maximale Arbeitstemperatur bestimmter Titanlegierungen beträgt 550 ° und die Oberfläche bildet einen dichten Oxidfilm bei hohen Temperaturen und wird nicht weiter oxidiert, was teurer ist. Aluminiumplatte hat eine hohe Festigkeit und gute Zähigkeit, ihre Dichte ist leichter als die Titanlegierung und seine Bearbeitungsleistung ist sehr gut.

(4) Glasfaserplatte

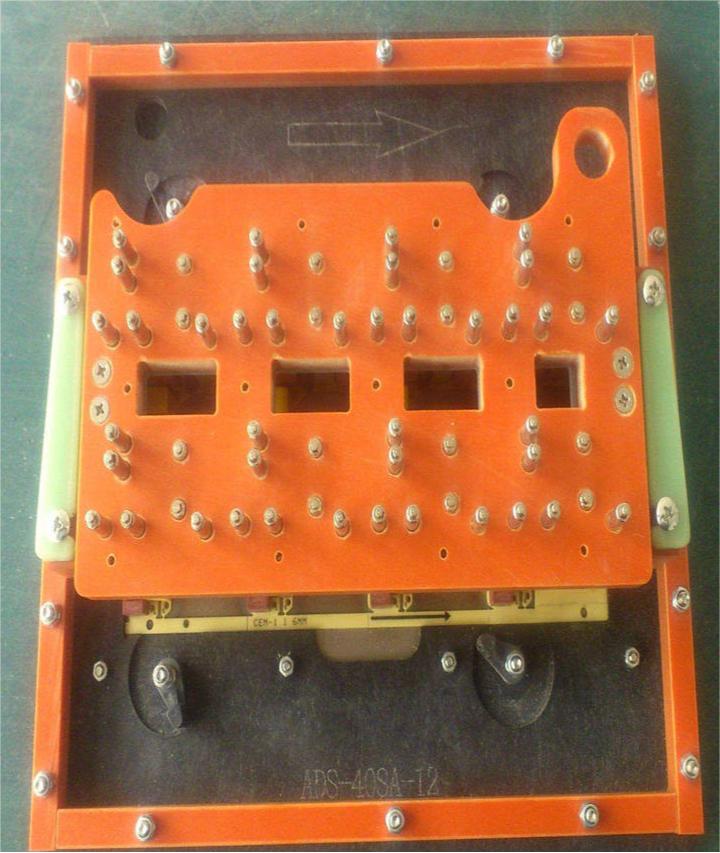

Glasfaserplatte mit guter Flachheit, glatte Oberfläche, besseren mechanischen Eigenschaften und dielektrischen Eigenschaften. Mit 150 ℃ hat immer noch eine gute mechanische Festigkeit, kann 300 ℃ hoher Temperatur standhalten und einen guten Feuchtigkeitswiderstand aufweist, der für die Anwendung für elektronische Hochleistungs-Isolationsanforderungen des Produkts geeignet ist. Seine Nachteile sind, dass die Delaminierung nach langfristiger Verwendung auftreten kann, sie nicht gegen starke Säuren und Alkalis resistent ist und eine kurze Lebensdauer hat. Abbildung 1 gibt ein Beispiel für die verschiedenen Materialien des JIG, während der Auswahl der Wellenlöt -Jig gemäß den Produktanforderungen des Kunden, der Temperatur des Wellenlötes, des Flusses durch Fluss sowie der Anforderungen der Komponenten auf der PCB, Kosten, Kosten, Kosten, Kosten und andere Aspekte der umfassenden Berücksichtigung des ausgewählten JIG -Materials.

Im Allgemeinen kann die Verwendung von Wellenlöt -Vorrichtungen aufgrund des künstlichen Kontakts eine Kontamination von Goldfingern oder Kontaktlöchern vermeiden, unter der Standardisierung der Produktionslinienbreite und der Produktionseffizienz, um die Qualität der PCB -Vorteile sicherzustellen. zu den tatsächlichen Bedürfnissen der Wellenlöt -Vorrichtungen!
