Vorteile und Gebiete der Anwendung von Federdichtungen

Was ist eine Abwehr?

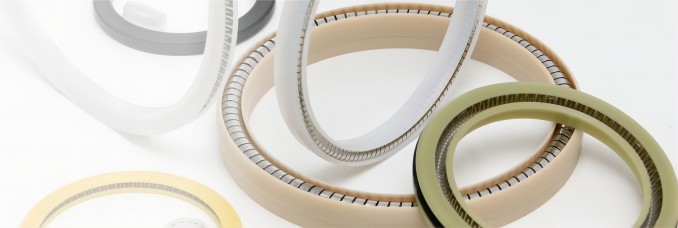

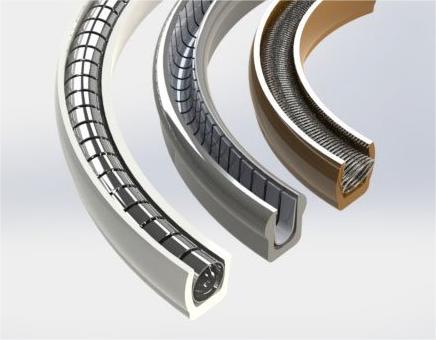

Federdichtung (Federdichtung/ Feder-Energieversiegelung/ Variale) ist eine Hochleistungsdichtung mit einer speziellen Feder in einer U-förmigen Teflondichtung, wobei die Versiegelungslippe (Gesicht) durch die entsprechende Federkraft gedrückt wird, die mit dem Fluiddruck gekoppelt ist des Systems und sanft gegen die Metalloberfläche gepresst, um versiegelt zu werden, um einen sehr hervorragenden Versiegelungseffekt zu erzielen. Der Betätigungseffekt der Feder kann die leichte Exzentrizität der Metallpassungsflächen und die Abrieb der Versiegelungslippe überwinden und die erwartete Dichtungsleistung weiterhin aufrechterhalten.

Teflon (PTFE) ist eine Art chemischer Resistenz, als Perfluoroelastomer ausgezeichnet, hitzebeständig Zeit, um die Versiegelungsleistung zu spielen, die Verwendung einer Vielzahl von Spezialfedern, um die Elastizität des Teflons oder anderer Hochleistungskautschukplastiker zu überwinden, die Entwicklung eines Austauschs für die große Anzahl von Anwendungen in statischer oder dynamischer (erwiktender oder rotärer Bewegung ). Drehbewegung) Dichtungen, die Verwendung des Temperaturbereichs von Kältemittel bis 300 ° C, Druck vom Vakuum bis zu Ultrahochdruckkraft von 700 kg Bewegungsgeschwindigkeit von bis zu 20 m / s und die Feder kann in verschiedenen Umgebungen verwendet werden, die Wahl von Edelstahl, Elgiloy Hastelloy usw., damit er auf eine Vielzahl von korrosiven Flüssigkeiten mit hoher Temperatur angewendet werden kann.
Die Pfannenstopfendichtung kann gemäß AS568A Standard-O-Ring-Rille (z. B. Radialwellendichtung, Kolbenversiegelung, axial Es kann also für eine lange Zeit mit guter Versiegelungsleistung aufrechterhalten werden. Beispielsweise für mechanische Wellendichtungen, die in korrosiven Umgebungen mit hohen Temperaturen in petrochemischen Prozessen verwendet werden, ist die häufigste Ursache für Leckagen nicht nur ein ungleichmäßiger Verschleiß des Gleitrings, sondern auch die Verschlechterung und Beschädigung des O-Rings. Durch den Wechsel zu HiPersal können die Probleme der Weichung, Ausbeugung, der Oberflächenaugung und des Verschleißes vollständig beseitigt werden, was die Lebensdauer der mechanischen Wellendichtungen erheblich erhöht.
Zusätzlich zu den oben genannten hohen Temperaturen und korrosiven Umgebungen hat Hiperseal einen geringen Reibungskoeffizienten der Versiegelungslippe, den stabilen Versiegelungskontaktdruck, den Hochdruckwiderstand und die Toleranz für große radiale Auslauf- und Rillengrößenfehler, sodass es sehr ist Geeignet für pneumatische Zylinderdichtungen, die die U-förmige oder V-förmige Kompression ersetzt, um eine hervorragende Versiegelungsleistung und Lebensdauer zu erzielen.

Vorteile und Gebiete der Anwendung von Pan -Steckerdichtungen

Lipseal, auch als Lipseal bekannt, ist eine einwirksame, federbezogene Siegel.

Betriebstemperaturbereich: -253 ℃+300 ℃.

Hochwasserstopfen mit speziellen Polymermaterialien zur Schale, eingebetteter Frühling, korrosionsbeständige Medien, wegen-resistente lange Lebensdauer.

Die Leistung und die Vorteile von Pan Plug Seal:

1. Gute Versiegelungsleistung: Die PAN -Steckerdichtung hat eine gute Versiegelungsleistung und kann effektiv das Leck von Flüssigkeit oder Gas verhindern, um den normalen Betrieb des Systems zu gewährleisten.

2. Hohe Temperatur- und Korrosionsbeständigkeit: Überflutete Dichtungen bestehen normalerweise aus hochwertigen Gummimaterialien mit gut hoher Temperatur und Korrosionsbeständigkeit, die für eine Vielzahl von Arbeitsbedingungen geeignet sind.

3. Einfache Struktur und Installation: Überflutete Dichtungen haben eine einfache Struktur und sind einfach zu installieren, ohne dass komplizierte Werkzeuge und Geräte erforderlich sind.

4. Niedrige Kosten: Die Herstellungskosten der Hochwasserstopfendichtung sind relativ niedrig, was für die Massenproduktion und die breite Anwendung geeignet ist.

Überflutete Seal -Anwendungsbereiche:

1. Automobilindustrie: Überflutete Dichtungen werden in Automobilmotoren, Getriebesystemen, Hydrauliksystemen und anderen Teilen häufig eingesetzt, um den Versiegelungseffekt von Flüssigkeiten und Gasen zu gewährleisten.

2. Mechanische Industrie: Überflutete Dichtungen werden häufig in verschiedenen mechanischen Geräten wie Pumpen, Ventilen, Druckbehältern usw. verwendet. 3.

3. Chemische Industrie: Überflutete Dichtungen werden in chemischen Geräten und Rohrleitungssystemen verwendet, um die Versiegelung und den Transport von Chemikalien zu gewährleisten.

4. Pharmaindustrie: Überflutete Dichtungen spielen eine wichtige Versiegelungsrolle in der pharmazeutischen Ausrüstung, um die Qualität und Sicherheit von Arzneimitteln zu gewährleisten.

Es ist zu beachten, dass die Auswahl und Anwendung von überfluteten Dichtungen auf spezifischen Arbeitsbedingungen und Anforderungen beruhen müssen, einschließlich Temperatur, Druck, Medien und anderen zu berücksichtigenden Faktoren. Bei der Verwendung von Pfannenstopfenverdichtungen müssen sie auch regelmäßig überprüft und ersetzt werden, um ihre Versiegelungsleistung und -sicherheit zu gewährleisten.

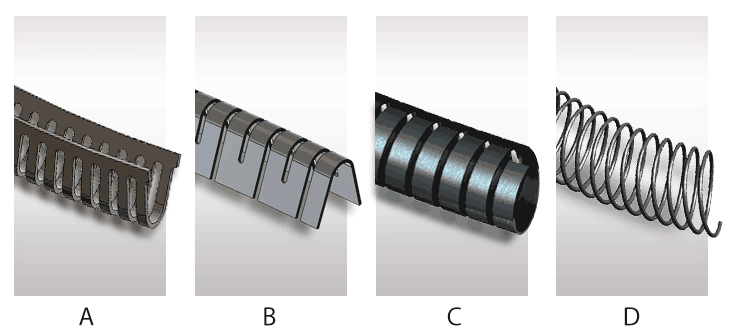

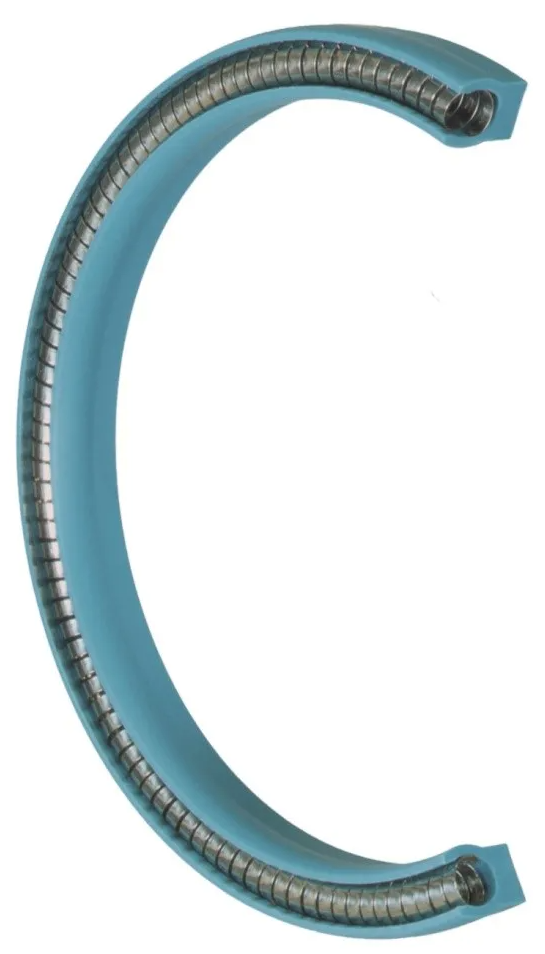

V-Spring-Hochwasserstopfen:

V-Spring-Hochwasserstopfen können zur statischen, rezipierenden Bewegung und Rotationsbewegungsdichtungsrotary verwendet werden. Die Form der Feder konzentriert die Last an der Vorderkante der Versiegelungslippe und verleiht der Dichtung eine zuverlässige Wischwirkung. V-Spring hat einen mittleren Last- und Verformungsbereich.

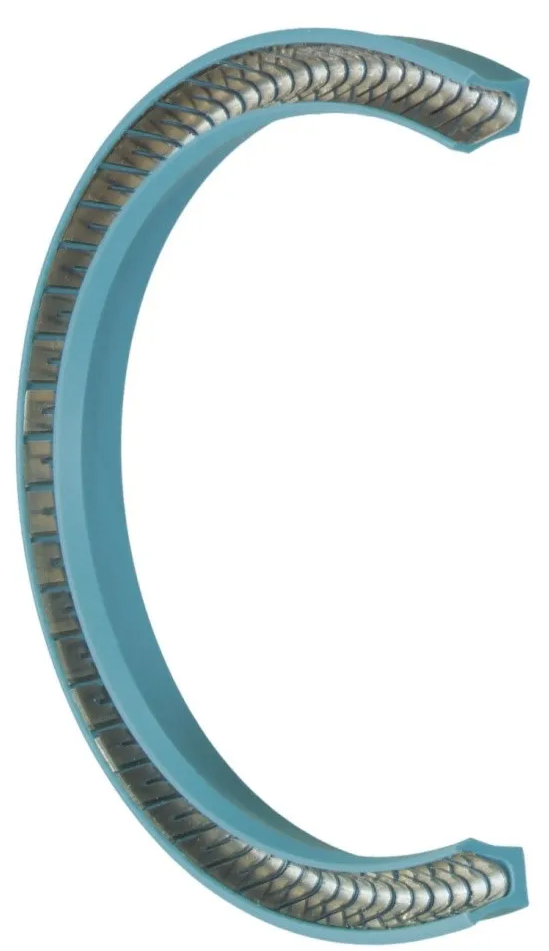

Runde Blattfederpfannenstopfen:

Eine runde Blattfeder ist eine aus einem flache Schilffeder bearbeitete Helical Draht -Feder und wird hauptsächlich für das Ende und für Radialverdichtungen verwendet. Es verfügt über eine größere Last und einen kürzeren Ablenkbereich als andere Federn. Daher ist es besser für statische und langsame dynamische Anwendungen geeignet, bei denen Reibung und Verschleiß keine kritischen Probleme sind. Runde Blattfeder -Auen werden hauptsächlich in Vakuum-, Gas- und kryogenen Anwendungen verwendet.

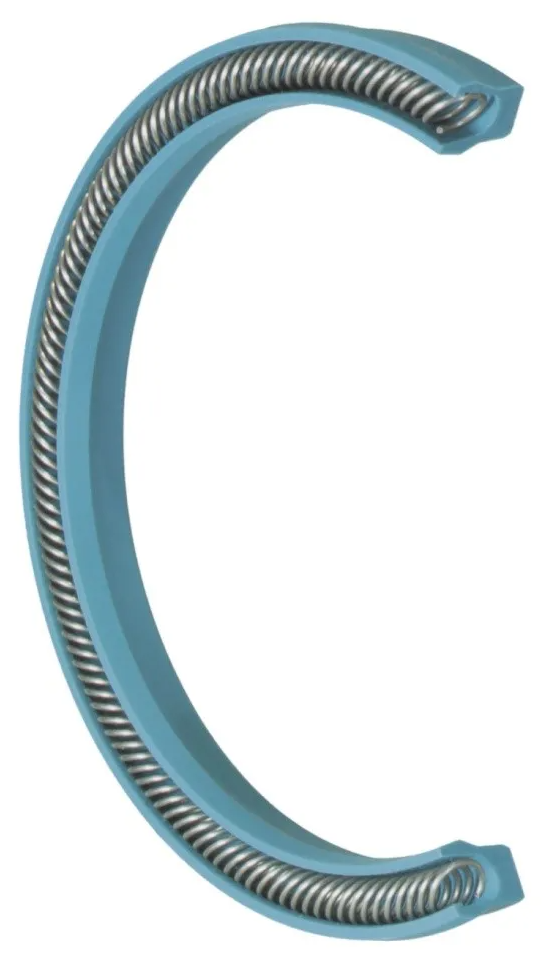

Ovale fadenförmige Federn mit überfluteten Steckern:

Die ovale Filamentfeder besteht aus einem runden Draht, der in geneigten Spulen für relativ konstante Lastbedingungen über einen weiten Bereich von Deformationen bearbeitet wurde. Sein einzigartiges Design verhindert, dass das Siegel die Feder aufgrund einer übermäßigen Verformung beschädigt.

Merkmale

1. Die Versiegelungsleistung wird durch unzureichende Schmierung beim Start nicht beeinflusst.

2. Verschleiß und Reibungsfestigkeit effektiv reduzieren;

3. Durch die Kombination verschiedener Versiegelungsmaterialien und Federn können unterschiedliche Versiegelungskräfte angezeigt werden, um den Anforderungen einer Vielzahl von Anwendungen aus speziellen CNC -Verarbeitungsmaschinen zu erfüllen, ohne Schimmelpilzkosten - insbesondere für eine kleine Anzahl verschiedener Dichtungen.

4. Chemischer Widerstand und Wärmefestigkeit sind weitaus besser als der häufig verwendete Versiegelungskautschuk, die dimensionale Stabilität, keine Volumenausdehnung oder Kontraktion, die sich aus der Verschlechterung der Versiegelungsleistung ergibt.

5. Kompaktstruktur kann in der Standard-O-Ring-Rille installiert werden.

6. Die Versiegelungskapazität und Lebensdauer erheblich verbessern;

7. Dichtungsnuten können mit jedem Anti -Verschmutzungsmaterial (z. B. Silikon) gefüllt werden - aber nicht für die Verwendung in Strahlungsumgebungen;

Anwendungen

Hochwasserdichtungen sind spezielle Siegel, die für Hochtemperaturkorrosion, Schmierschwierigkeiten und Anwendungen mit niedrigem Zunehmen entwickelt wurden. Verschiedene Kombinationen von Teflon-Verbundwerkstoffen, hochwertigen Technikkunststoffen und korrosionsresistenten Metallfedern stehen zur Verfügung, um den zunehmend anspruchsvolleren und vielfältigen Bedürfnissen der Branche zu erfüllen, mit typischen Anwendungen wie:

1. Axiale Dichtungen zum Laden und Entladen von Armdrehverbindungen;

2. Dichtungen für Lacksprühventile oder andere Lacksprühsysteme;

3. Dichtungen für Vakuumpumpen;

4. Dichtungen für Getränke, Wasser, Bierfüllausrüstung (z. B. Füllventile) und Lebensmittelindustrie;

5. Siegel für Automobil- und Luft- und Raumfahrtindustrien wie Servolenkung;

6. Siegel für Messgeräte (geringe Reibung, lange Lebensdauer);

7. Dichtungen für andere Prozessgeräte oder Druckbehälter.

Siegelprinzip

Die PTFE-Blattfeder-Kombination U-förmige Dichtungen (überflutete Dichtungen) werden durch geeignete Federverspannungen mit einem Systemflüssigkeitsdruck hergestellt, wodurch die Versiegelungslippe herausgedrückt und sanft gegen die Metalloberfläche drückt, um es zu versiegeln, um einen sehr guten Versiegelungseffekt zu erzielen.

Arbeitsgrenze

Druck: 700 kg/cm2

Temperatur: 200-300 ° C

Lineare Geschwindigkeit: 20 m/s

Verwendung von Medien: Öl, Wasser, Dampf, Luft, Lösungsmittel, Arzneimittel, Lebensmittel, Säuren und Alkalien, chemische Lösungen
