Lamef-Retardant bezieht sich auf die Eigenschaft, dass ein Material nicht leicht brennbar ist, und selbst wenn es brennt, ist es sich selbst zum Auslöschen. Im Gegensatz zu Metallmaterialien können Kunststoffe als organische Materialien unter bestimmten Bedingungen verbrannt werden. Produkte oder Teile, die in Hochtemperaturumgebungen oder in der Nähe von Zündquellen verwendet werden, können Brände verursachen, wenn sich die Verbrennung ausbreitet. Um die Sicherheit zu verbessern, wird der flammretardante Charakter des Materials zu einer wichtigen Überlegung. In vielen industriellen Bereichen wie elektrischen und elektronischen Geräten und Automobilherstellung gibt es strenge Anforderungen für die flammretardanten Eigenschaften der verwendeten Kunststoffe.
Bewertungsstandards für Flammenhemmung

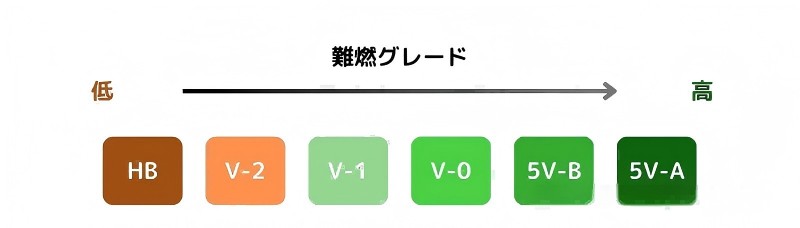

UL94 Standard: UL94 Standard kategorisiert Flammschutzmittel von niedrig bis hoch in sechs Klassen: HB, V - 2, V - 1, V - 0, 5 V - B, 5V - A. Unter ihnen sind selbst selbst Das Löschen und die Klassifizierung basieren auf der Zeit, die für Flammen erforderlich ist, um auf natürliche Weise zu löschen. Unter ihnen haben V - 2 und höher Selbstauslösereigenschaften, und die Klassifizierung basiert auf der Zeitdauer, die die Flamme auf natürliche Weise löschen muss. Beispielsweise ist bei der Auswahl der Gehäusematerialien für einige elektronische Geräte häufig eine V - 0 -Bewertung erforderlich, um im Falle eines zufälligen Brandes ein schnelles Selbstauslösten zu gewährleisten und das Risiko einer Brandverteilung zu verringern.
Sauerstoffindex: Der Sauerstoffindex ist ein von JIS angegebener Index, um den numerischen Wert der Neigung eines Materials zum Verbrennen anzuzeigen. Es zeigt die Sauerstoffkonzentration an, die für ein Material zur Aufrechterhaltung der Verbrennung erforderlich ist, und je höher der Wert ist, desto flammwirksamer ist es. Zum Beispiel bestehen einige High-End-Baudämmmaterialien aus flammartigen Kunststoffen mit einem hohen Sauerstoffindex, um die Anforderungen der Brandsicherheit in Gebäuden zu erfüllen
Kriterien für die Bestimmung der Flammschutzklasse
Bestimmung der HB -Klasse
HB wird durch einen horizontalen Verbrennungstest bestimmt. Ein Exemplar der angegebenen Größe ist horizontal auf dem Boden festgelegt, und eine Flamme von 20 mm lang wird 30 Sekunden lang auf ein Ende der Probe angewendet. Dann wird es anhand der Verbrennungsgeschwindigkeit beurteilt, mit der die Probe nach dem Entfernen der Flamme weiter verbrennt. Wenn die Dicke der Probe 3 mm oder mehr beträgt und die Verbrennungsgeschwindigkeit 40 mm/min oder weniger beträgt, oder wenn die Dicke der Probe weniger als 3 mm und die Verbrennungsgeschwindigkeit 75 mm/min oder weniger beträgt, wird das Probe von von er HB -Klasse. Einige häufige Plastikkoffer können aus Plastik aus HB -Klasse bestehen, die die Eigenschaft weniger entflammbar sind.
V - 0/v - 1/v - 2 Klassifizierung
| Entflammbarkeitsklasse |
| Standardisierte Bestimmung | V-0 | V-1 | V-2 |
| Verbrennungszeit von Exemplaren | Unter 10 Sekunden | Unter 30 Sekunden | Unter 30 Sekunden |
| Zweite Brennzeit | Unter 30 Sekunden | Unter 60 Sekunden | Unter 60 Sekunden |
| Gesamtverbrennungszeit für insgesamt 10 Verbrennungen | Unter 50 Sekunden | Unter 250 Sekunden | Unter 250 Sekunden |
| Feuer, das durch Tropfen von entfettender Baumwolle unter der Probe verursacht wird | Keiner | Keiner | Haben |
| Verbrennung fester Position | Keiner | Keiner | Keiner |
V - 0/V - 1/V - 2 wird durch einen vertikalen Verbrennungstest bestimmt. Eine Flamme von 20 mm wird auf das untere Ende des Probens aufgetragen, und wenn das Brennen innerhalb von 30 Sekunden stoppt, wird eine weitere Flamme für 10 Sekunden aufgetragen. Die Bewertung wird durch die Länge der Verbrennungszeit der beiden Tests und die Reaktion auf die Umgebung bestimmt. Zum Beispiel ist es bei Verpackungsmaterialien für elektronische Komponenten, um die V-0-Klasse zu erreichen als 30 Sekunden und eine Gesamtverbrennungszeit von weniger als 50 Sekunden für die insgesamt 10 Tests und keine Zündung der entfettenden Baumwolle unter der Probe aufgrund des Tropfens und keine Verbrennung in einer festen Position.
5 V - A/5V - B -Spiegelbestimmung
| Standardisierte Bestimmung | Entflammbarkeitsklasse |
| 5v-a | 5v-B |
| Brennzeit nach 5 Flammenanschlüssen | Unter 60 Sekunden | Unter 60 Sekunden |
| Feuer, das durch Tropfen von entfettender Baumwolle unter der Probe verursacht wird | Keiner | Keiner |
| Vorhandensein oder Fehlen von Löchern in horizontalen Verbrennungstests | Unter 50 Sekunden | Unter 250 Sekunden |
5V - A/5V - B wird unter strengeren Bedingungen getestet. Ein Exemplar der angegebenen Größe wird vertikal auf dem Boden platziert und eine Flamme von 125 mm vom unteren Ende 5 Sekunden lang angelegt und dann entfernt und diese Aktion wird 5 Mal wiederholt. Die Probe wird dann horizontal platziert und die gleiche Prozedur wird wiederholt. Die Bewertung wird durch die Länge der Verbrennungszeit der beiden Tests und die Reaktion auf die Umgebung bestimmt
Sauerstoffindex
Der durch JIS angegebene Sauerstoffindex (OI) bezieht sich auf die minimale Sauerstoffkonzentration, die erforderlich ist, um die Verbrennung von Kunststoffen im entzündeten Zustand aufrechtzuerhalten. Im Allgemeinen beträgt die Sauerstoffkonzentration in Luft etwa 21%. Je höher der Wert des Sauerstoffindex (OI), desto schwieriger ist das Material.
[Sauerstoffindex (OI)
22 oder weniger brennbar, leicht zu verbrennen
23 bis 27 entflammbar, aber Selbstverluster. Kritische Komponenten-Gehäuse, z. B. für große Geräte, müssen möglicherweise mit 5 V-A oder 5 V-B bewertet werden, um den schwerwiegenderen Tests des Brandwiderstands standzuhalten.
ng
27 oder refraktär
Die folgende Tabelle zeigt, dass Fluoropolymer (PTFE) einen Sauerstoffindex von 95 oder mehr aufweist, was anderen Kunststoffen in Bezug auf flammretardante Eigenschaften erheblich überlegen ist.
| Kunststofftyp | Sauerstoffindex |
| Polyacetal (Pom | 15 ~ 16 |
| Acrylharz (PMMA) | 17 ~ 18 |
| Polyethylen (PE) | 18 ~ 19 |
| Polypropylen （PP) | 18 ~ 19 |
| Polyester (Pu) | 18 ~ 19 |
| Polystyrol (PS) | 18 ~ 19 |
| Polyamide (PA) | 24 ~ 25 |
| Polycarbonat (PC) | 24 ~ 25 |
| Polyvinylchlorid (PVC) | 28 ~ 38 |
| Polyphenylenether (PSA) | 27 ~ 29 |
| Vernetzter Polyethylen | 34 ~ 36 |
| Tetrafluorethylen (PTFE) | 95 |
