Bei chemischen Reaktoren mit starken Säuren und Alkalis, ultra-verarbeitete Halbleiter-Ätzgeräte und Präzisionsrohre für implantierbare medizinische Geräte, eine flexible Komponente aus Polytetrafluorethylen (PTFE), wird die PTFE-PTFE-Burgen und dynamische Lösung für die ultimativen Lösung für die harten Bedingungen, die in harten Erkrankungen, in harten Erkrankungen, bei der Dynamik und der dynamischen Fähigkeit, in harten Erkrankungen, bei der Dynamik und der dynamischen Fähigkeit. Die Lösung. In diesem Artikel wird analysiert, wie dieser „König der Kunststoffe“ den Zuverlässigkeitsstandard des industriellen Übertragungssystems aus den Abmessungen der Materialeigenschaften, des strukturellen Designs, des Herstellungsprozesses und der Anwendung von Szenen umformiert.
I. Leistungsgene von PTFE Wellruhepfrohr
1. Vorteile der Materialeigenschaften
Chemische Inertheit: resistent gegen 98% konzentrierte Schwefelsäure, Aqua regia, Hydrofluorsäure und fast alle chemischen Medien (mit Ausnahme von Moldenalkali -Metallen); Temperaturgrenze: Langfristige Verwendung von -200 ℃ ~ +260 ℃, kurzfristiger Temperaturwiderstand von bis zu 300 ℃;
Selbsthungrikation: Reibungskoeffizient von nur 0,04, nahe der Eisoberfläche, reduzierende Bewegungsverschleiß;
Nichtadhäsion: Oberflächenenergie von nur 18,5 Mio./m, Verhinderung von Medienresten oder Kristallisationsblockade.

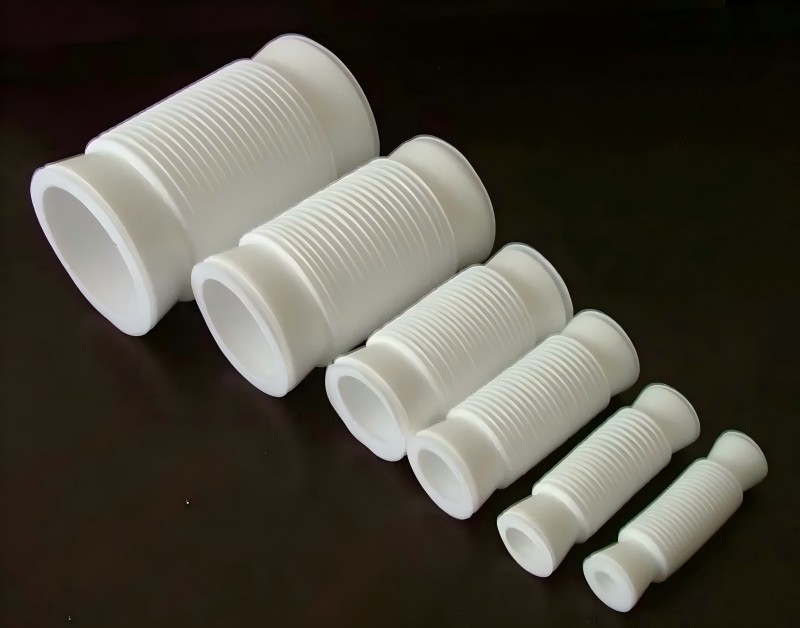

2. Bellows Structure Design
Wellenformoptimierung: u-Typ, ω-Typ, V-Typ-Welligkeit, Kompensation von bis zu 30% ~ 50% der freien Länge;
Mehrschichtverstärkung: PTFE + Edelstahldraht, geflochtene Schicht (Druckfestigkeit erhöht auf 4MPa);
Endverbindung: Flansch, Klemme, geschweißte Grenzfläche, um sich an verschiedene Pipeline -Standards anzupassen (ISO, DIN).
Kernanwendungsszenarien und technologische Durchbrüche
1. Chemische und pharmazeutische Industrie
Starke Säure -Medium -Übertragung:
Fall: Schwefelsäure-Methode Titandioxidproduktionslinie, resistent gegen 93% Schwefelsäure + Hochtemperaturschlamm, Leben> 5 Jahre;
Technologie: PTFE-Burgs + Outer 304 Edelstahl geflochtenes Netz (Anti-negativer Druckkollaps).
Reaktorflexible Verbindung:
Kompensation der thermischen Expansionsverschiebung ± 50 mm, Schwingungsfrequenz ≤ 20 Hz;
Resistent gegen CIP -Reinigung (80 ℃/4% NaOH -Zyklusspülung).
2. Halbleiter und elektronische Fertigung
Chemischer Transport mit hoher Reinheit: Ultra-veranlagte Innenwandbehandlung (RA ≤ 0,2 μm), Metallionenausfällung ＜ 0,1 ppb;
SEMI F57 zertifiziert für Photoresist- und Radantentransfer.
Vakuumkammerkompensation: Leckquote <1 × 10-⁹ Pa-M³/s, resistent gegen Plasma-Bombardierung;
Fall: ASML EUV Lithography Wafer Table Vakuumlinie.
3.. Medizinische und Lebensmittelausrüstung
Pharmazeutische Flüssigkeitssysteme: FDA 21 CFR 177.1550 Konform, resistent gegen Hochtemperaturdampfsterilisation (134 ° C x 30 min);
Kein Ausfall des Weichmachers, der in Impfstofffüllungsleitungen verwendet wird.
Schmierlinien der Lebensmittelqualität: Weiß oder klares PTFE, NSF/ANSI 51 zertifiziert;
Resistent gegen pflanzliche Öldurchdringung (Volumenausdehnung <1%).
4. Neue Energie- und Umweltschutz
Wasserstoffbrennstoffzelle: resistent gegen 70 mPa Hochdruck Wasserstoffpermeation (Permeabilität <0,01 ml/min-m²);
Resistent gegen elektrochemische Korrosion (bipolare Plattenkühlmittelleitung).
Abgasbehandlungssystem: Resistent gegen Sox/NOx-Nassabgasgas (korrosive Umgebung von Dew-Punkte) mit einer Lebensdauer von> 10 Jahren;
Mehrschichtstruktur: PTFE-Innenschicht + Glasfaser verstärkte Epoxid-Außenschicht.
III. Herstellungsprozess und technologische Innovation
1. Fortgeschrittene Formtechnologie
Formen:
Prozessparameter: Schimmelpilztemperatur 370 ~ 390 ℃, Druck 15 ~ 30 mPa, Haltezeit 20 ~ 30 min;
Vorteil: hohe Präzision (Wandstärke Toleranz ± 0,1 mm), geeignet für Burgs mit kleinem Durchmesser (φ10 ~ 100 mm).
Winkelndes Sintern:
PTFE Strip Spiralwicklung + 380 ℃ Hochtemperatursintern, nahtlose integrierte Struktur;
Geeignet für großes Kaliber (φ200 ~ 1000 mm) oder geformter Balg.
2. Behandlung mit Oberflächenfunktionalisierung
Plasmaaktivierung: Verbessern Sie die Oberflächenenergie von PTFE auf 50 Mio./m, stärken Sie die Bindungsfestigkeit mit Metallfugen (Schälenkraft ＞ 20 n/cm);
Leitfähige Beschichtung: Pedot Sprühen: PSS-Polymerschicht, Oberflächenwiderstand, die auf 10³ ~ 10⁶ω/sq, Antistatikaufbau einstellbar ist;
Antibakterielle Modifikation: Nanosilberpartikel Imprägnierung, E. coli bakteriostatische Rate> 99,99% (ISO 22196).
3.. Intelligente zusammengesetzte Struktur
Erfassungsintegration: Eingebetteter Faser-Bragg-Gitter (FBG), Echtzeitüberwachung von Dehnungs und Temperatur;
Drahtlose Datenübertragung auf IoT -Plattform, Vorhersagewartung des Leckagenrisikos.
Selbstverträglichkeit: Mikrokapseln mit PTFE-Reparaturmittel, die automatisch freigegeben werden, um mikroskopische Risse nach Kratzern zu reparieren.
Auswahl- und Wartungsstrategie
1. Auswahl der Schlüsselparameter
| Parameter | Empfohlener Bereich | Teststandard |
| Arbeitsdruck | -0,1mpa (Vakuum) ~ 2,5 mPa | ASTM D1599 Burst -Druckprüfung |
| Temperaturzyklus | -196 ℃（ Flüssiger Stickstoff） ~+260 ℃ | ASTM D794 Wärmealterungstest |
| Leben biegen | ＞ 500.000-mal （+-10%Verschiebung） | ISO 6603 Dynamischer Ermüdungstest |
| Sauberkeit | Anzahl der Partikel ＜ 5 PCs/cm3 (0,5 μm) | Semi F57 Sauberkeitstest | |
2. Spezifikationen für Installations- und Wartungspezifikationen
Vorabstreckung
Bewegungskompensation: Die axiale/radiale/Winkelkompensation muss <80% des Konstruktionswerts betragen.
Ausfallwarnung: Oberflächenrisslänge ＞ 2 mm oder Wellkollapsrate ＞ 30%; Die Leckquote übersteigt 50% des Anfangswerts.
Schlussfolgerung: Die chemische Kunst flexibler Verbindung PTFE PTFE BRACONS mit „chemischer Trägheit als Schutzschild, geometrische Flexibilität als Speer“ in der extremen Grenze zwischen Korrosion und Sauberkeit eröffnete ein neues Paradigma der industriellen Verbindung.
Von der nanoskaligen sauberen Übertragung in Waferfabriken bis hin zu dem Brüllen der starken Säure in Raffinerien schützt ihr materielles Gen, das unverändert ist, das flüssige Lebenselixier der modernen Industrie. Mit der Integration von 3D-Drucktechnologie und intelligenten Materialien wird sich PTFE Bellow in Zukunft in Richtung „Selbstverformung, Selbstbewusstsein für Schäden, Selbstbekämpfung der inneren Mauer“ entwickeln und im Ära der Industrie 4.0 zu einem unverzichtbaren Smart Connector werden.
