G7 G8 G9 G10 G11 FR4 FR5 Einführung und Unterschiede
Die Unterschiede zwischen G7-, G8-, G9-, G10-, G11-, FR4- und FR-5-Materialien basieren hauptsächlich auf ihrer Zusammensetzung, ihrem Temperaturwiderstand und ihren mechanischen Eigenschaften. Hier ist eine kurze Übersicht:
G7 Epoxy Board
Epoxy Board G7, auch als G7-Glas-Silikon-Laminat bekannt, ist ein Hochleistungsmaterial aus einem gewebten Glasfaser-Substrat und Silikonharz. Es wurde entwickelt, um die NEMA G-7- und MIL-II-24768/17-Standards zu erfüllen und hervorragende mechanische und elektrische Eigenschaften sowie hohe Hitze und überlegene Bogenbeständigkeit zu bieten. Hier sind einige wichtige Eigenschaften von G7:
Spezifische Schwerkraft: 1.78.
Zugfestigkeit: 45.000 psi.
Biegefestigkeit: 25.000 psi.
Scherfestigkeit: 17.000 psi.
Bindungsstärke: 900 psi.
Härte (MOHS -Skala): 105.
Entflammbarkeitsbewertung: 94V-0.
Maximale Betriebstemperatur: 220 ° C (428 ° F).
Wasserabsorption (24 Stunden): 0,20.
G7 wird besonders geschätzt, weil er die Fähigkeit, die Stärke bei höheren Temperaturen, bis zu 200 ° C, und der Evolution mit niedriger Rauch zu halten und gleichzeitig die Anforderungen der Isolierung der Klasse H zu erfüllen. Es funktioniert sowohl unter nassen als auch bei trockenen Bedingungen gut und ist ideal für Anwendungen, die feste mechanische und elektrische Eigenschaften erfordern.
Die typischen Verwendungen für G7 sind:
Bogenbarrieren und Teller
Isolierung in Heizsystemen und Geräten
Terminalplatten
Abstandshalter, Ärmel und Keile
Telekommunikationsausrüstung
Transformatoren
Aufgrund seines außergewöhnlichen elektrischen Widerstands und seiner Stabilität bei erhöhten Temperaturen eignet sich G7 perfekt für die Konstruktion von Tipps in Schweißwaffen und ist auch selbsterklärend und stabil in der hohen Luftfeuchtigkeit. Damit ist es für eine Vielzahl von industriellen und elektrischen Anwendungen geeignet.
G8 Epoxy Board
Sie sind Verbundwerkstoffe aus gewebten Glasfaser -Stoff und einem Epoxidharzbindemittel. Sie sind bekannt für ihre hohe Festigkeit, ihre Absorption mit geringer Feuchtigkeit und überlegene elektrische Eigenschaften. Epoxy -Boards werden häufig in elektronischen und elektrischen Anwendungen wie gedruckten Leiterplatten (PCBs) verwendet, da ihre flammhemmenden Eigenschaften und ihre Haltbarkeit am besten das Datenblatt des Herstellers konsultieren oder den Lieferanten für detaillierte Informationen zu diesem bestimmten Produkt konsultieren können.
G9 Epoxy Board
Epoxy Board G9, auch als G9 Melamin bekannt, ist eine Art Thermoset -Laminat aus gewebten Glasgewebe und Melaminharz. Es ist für seine hervorragenden mechanischen Eigenschaften und seine Widerstand gegen harte Bedingungen erkannt. Hier sind einige bemerkenswerte Merkmale von G9 Epoxy Board:
Zugfestigkeit: 70.000 psi.
Druckfestigkeit: 39.000 psi.
Biegefestigkeit: 55.000 psi.
Spezifische Schwerkraft: 1,85.
Bindungsstärke: 1.900 psi.
Scherfestigkeit: 18.000 psi.
Härte (M -Skala): 115.
Entflammbarkeitsbewertung: 94V-0.
Wasserabsorption (24 Stunden): 0,60.
Izod -Schlagkraft bei 49 ° C: 12,50.
G9 hat einen hervorragenden Wärmebeständigkeit und kann Temperaturen bis zu 284 Grad Fahrenheit (140 Grad Celsius) 1 standhalten. Es behält seine elektrische isolative Festigkeit auch bei feuchten oder feuchten Bedingungen bei, sodass es für Anwendungen geeignet ist, die unter solchen Bedingungen eine elektrische Isolierung und eine gute mechanische Festigkeit erfordern.
Zu den gemeinsamen Verwendungen für das G9 -Epoxy -Board gehören:
Bogenbarrieren
Anker zur Isolierung
Spezialanschlussblöcke
Schalttafelplatten
Schalten Sie die Halterungen
Leistungsschalterkomponenten
Motorkeile
Terminalplatten
G10 Epoxy Board:
Epoxy Board G10 ist ein Hochdruckfiberglas-Laminat, ein Verbundmaterial aus Glasgewebe und Epoxidharz. Es ist bekannt für seine außergewöhnliche Festigkeit, Steifheit und herausragende elektrische Eigenschaften. Hier sind einige wichtige Eigenschaften von G10:
Flammhemmung: Es ist so konzipiert, dass es sich selbst ausliefern.
Stark und steif: Bietet eine hervorragende mechanische Stabilität.
Dimensional stabil: Hält seine Form und Größe über einen weiten Bereich von Temperaturen und Luftbeschwerden.
Hervorragende elektrische Eigenschaften: ausgezeichneter Isolator für elektrische und elektronische Anwendungen.
Kriechwiderstand: Behält seine mechanischen Eigenschaften unter kontinuierlicher Belastung auf.
G10 wird in Anwendungen wie:
Gedruckte Leiterplatten (PCB)
Isolatoren für elektromechanische Geräte
Jigs und Vorrichtungen
Hochfestige Verbundteile
Das Material ist auch für seinen niedrigen Wärmeausdehnungskoeffizienten bekannt, was bedeutet, dass es sich nicht viel mit Temperaturänderungen ausdehnt oder zusammenzieht. Dies macht es ideal für Präzisionsteile, in denen die dimensionale Stabilität von entscheidender Bedeutung ist.
G11 Epoxy Board:
Epoxy Board G11 ist ein Hochtemperatur-Glas-Epoxid-Laminat, das G10 ähnelt, aber mit verbesserten Eigenschaften höhere Temperaturen standhält. Hier sind einige bemerkenswerte Eigenschaften von G11:
Zugfestigkeit: 63.000 psi.
Druckfestigkeit: 37.000 psi.
Biegefestigkeit: 75.000 psi.
Bindungsstärke: 2.200 psi.
Scherfestigkeit: 22.000 psi.
Härte (M -Skala): 112.
Spezifische Schwerkraft: 1,82.
Entflammbarkeitsbewertung: 94HB.
Maximale Temperatur: 180 ° C (356 ° F).
Wasserabsorption (24 Stunden): 0,20.
Izod -Schlagkraft bei 49 ° C: 12.00.
G11 ist für Anwendungen ausgelegt, die ein dauerhaftes Material erfordern, das seine mechanische und isolative Festigkeit unter einer Reihe von Bedingungen, einschließlich hoher Temperaturen, aufrechterhalten kann. Es ist sowohl in nassen als auch in trockenen Umgebungen geeignet und kann je nach Grad den Temperaturen bis zu 180 Grad Celsius standhalten.
Häufige Anwendungen für G11 sind Luft- und Raumfahrtgeräte, Antennenisolatoren, kryogene Isolierungen, Inhaber von Leiterplatten, Endplatten, elektrische Geräte, medizinische Diagnosegeräte, Raketenkoffer, Lötrahmen und vieles mehr.
G11 kann mit Standardschneidwerkzeugen bearbeitet werden und auch in Röhrchen verwundet werden, indem sie konvolute- oder filaments -Wickelmethoden sind. Zu seinen Vorteilen zählen chemische Resistenz, niedrige Feuchtigkeitsabsorption, hohe Schlagfestigkeit, hohe dielektrische Festigkeit, hohe Zugfestigkeit, hohe Biegefestigkeit, Strahlungswiderstand, niedrige Kälteströmung, niedrige Ableitungsfaktor, dimensionale Stabilität und kryogene Weichbarkeit.

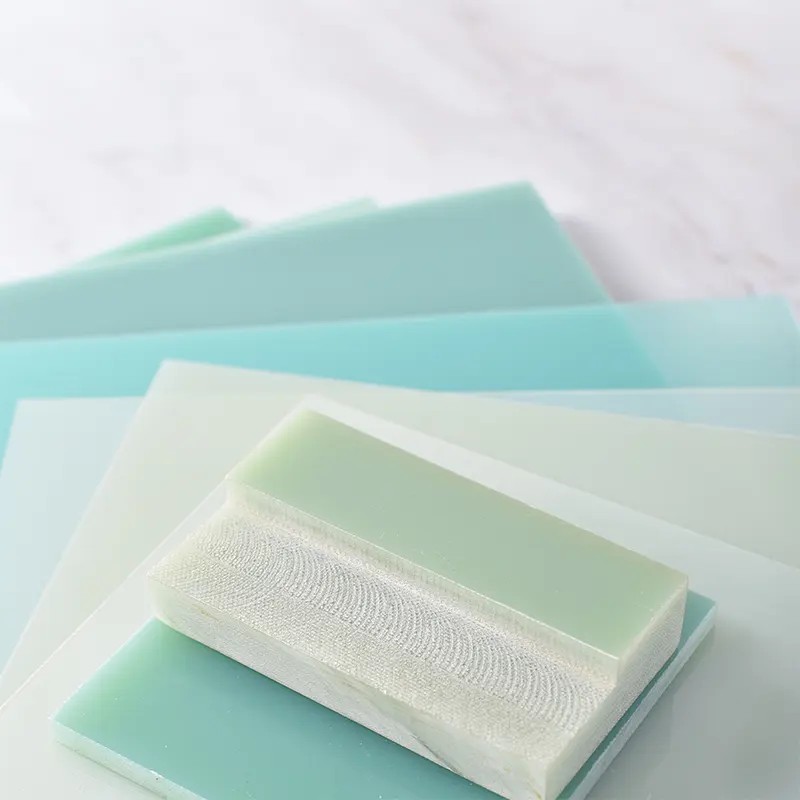

Was ist Epoxy board.jpg
FR4 Epoxy Board:
FR4, kurz für Flammschutzmittel 4, ist eine Grade -Bezeichnung für das als Grundmaterial in den meisten Arten von Druckschaltplatten (PCB) verwendete Epoxy -Glasfaser -Stoff. Es wird für seine Hochtemperaturtoleranz, Starrheit und hervorragende elektrische Isoliereigenschaften ausgewählt. Hier sind einige wichtige Eigenschaften von FR4:
Komposition: Es besteht aus gewebtem Glasfaser-Tuch mit einem flammbeständigen Epoxidharzbindemittel (Selbstverletzung).
Flame Retardancy: Das „FR“ steht für „Flammschutzmittel“ und entspricht dem UL94V-0-Standard, der für Materialien, die in elektronischen Anwendungen verwendet werden, die Flammen-Retardanz erfordern, von entscheidender Bedeutung ist.
Mechanische Stärke: FR4 hat eine gute Festigkeit zu Gewichtsverhältnisse, wobei die hohen mechanischen Werte und die elektrischen Isolierqualitäten sowohl unter trockenen als auch bei feuchten Bedingungen beibehalten werden.
Wärme Eigenschaften: Es hat einen Temperaturindex von 140 ° C (284 ° F) und weist eine geringe thermische Leitfähigkeit mit einer Durchschnittsleitfähigkeit von 0,29 W/(M · K) und einer Leitfähigkeit der Ebene von 0,81 W/(M · k) auf.
Elektrische Isolierung: Das Epoxidharz sorgt für eine hervorragende Isolierung, verhindert elektrische Shorts und die Aufrechterhaltung der Signalintegrität innerhalb der PCB.
Wasserabsorption: FR4 hat eine Wasserabsorption von nahezu null, was für die Aufrechterhaltung seiner isolierenden Eigenschaften in verschiedenen Umgebungen essentiell ist.
FR4 wird aufgrund dieser Eigenschaften in der Elektronikindustrie, insbesondere für PCBs, häufig eingesetzt. Es wird auch in Kommunikationsgeräten, Computerhardware, Unterhaltungselektronik, industrielle Elektronik und medizinische Geräte3 verwendet. Berücksichtigen Sie bei der Auswahl von FR4 für Ihr Design Faktoren wie die Dicke der Brett, dielektrische Eigenschaften und die thermische Leistung, um sicherzustellen, dass sie den spezifischen Anforderungen Ihrer Anwendung entspricht
FR-5 Epoxy Board:
FR5 ist ein hochgradiges Epoxidlaminat, das dem FR4 ähnelt, aber für anspruchsvollere Anwendungen ausgelegt ist, insbesondere wenn höhere Temperaturen beteiligt sind. Hier sind einige wichtige Eigenschaften von FR5:
Spezifische Schwerkraft/Dichte: 1,85 g/cm³.
Wasserabsorption: weniger als 0,10%.
Temperaturindex: 180 ° C (356 ° F).
Rockwell -Härte: 115 m Skala.
Bindungsstärke: mehr als 2.000 kg.
Biegefestigkeit: mehr als 75.000 psi (520 MPa).
Druckfestigkeit: mehr als 65.000 psi (448 MPa).
Dielektrizitätsverletzung: Mehr als 50 kV.
Permittivität: 4.8.
Dissipationsfaktor: 0,017.
FR5 ist bei erhöhten Temperaturen für seine extrem hohe mechanische Festigkeit bekannt und behält sowohl bei trockenen als auch bei feuchten Bedingungen gute Eigenschaften auf. Es wird häufig in elektrischen Geräten, Antennenisolatoren, Leiterplatteninhabern, Luft- und Raumfahrt -Testplatten, Endplatten und Lötplatten verwendet.
Die hohe Glasübergangstemperatur des Materials (TG) von 170-180 ° C macht es für Mehrschicht-PCBs mit höheren Schichtzahlen geeignet, insbesondere in Automobilanwendungen, bei denen eine verbesserte TG von entscheidender Bedeutung ist. Die niedrige Feuchtigkeitsabsorption und der gute chemische Widerstand machen es zu einer zuverlässigen Wahl für verschiedene industrielle Anwendungen.
Daten verschiedener Epoxidplatten
Daten verschiedener Epoxidplatten
Zusammenfassung der Epoxidplatten
Die G7-, G8- und G9-Noten werden weniger häufig diskutiert, sind jedoch Teil der gleichen Familie von mit Glas verstärkten Epoxidlaminaten, von denen jeweils einzigartige Eigenschaften für bestimmte Anwendungen geeignet sind. Zum Beispiel ist G7 ein Silikonglaslaminat mit guter Wärme und Bogenwiderstand, während G8 und G9 Variationen mit unterschiedlichen Harzsystemen und Temperaturwerten sind.
Diese Materialien werden in einer Vielzahl von Anwendungen verwendet, einschließlich elektrischer Isolierung, gedruckten Leiterplatten, Luft- und Raumfahrtkomponenten und vielem mehr. Die Wahl zwischen diesen Materialien hängt typischerweise von den spezifischen Anforderungen der Anwendung ab, insbesondere in Bezug auf die thermische Leistung, die mechanische Festigkeit und den Umweltwiderstand.
Für detaillierte Spezifikationen und die Auswahl des richtigen Materials für Ihre Anwendung ist es am besten, einen Materialspezialisten zu konsultieren oder auf die Datenblätter zu verweisen.
