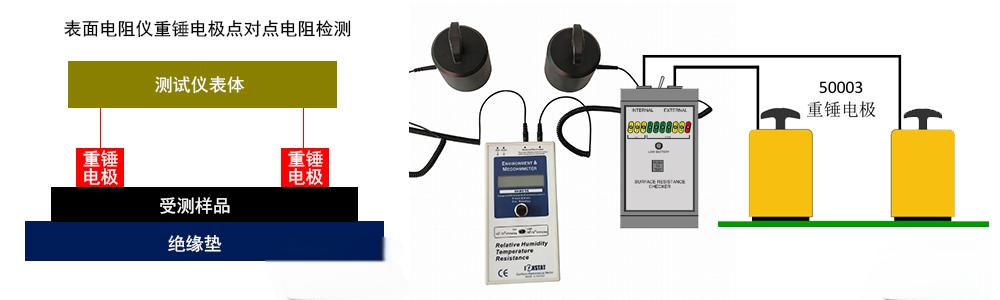

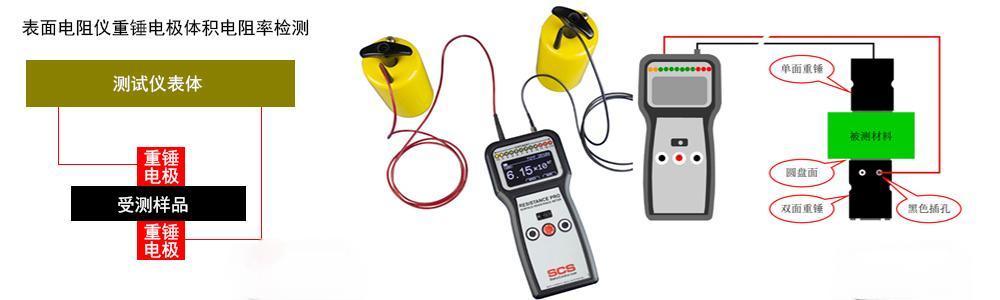

Starke Hammerelektrode-Punkt-zu-Punkt-Widerstandsmessmethode
Surface Resistance Measurement (Point-to-Point) (Surface Resistance Measurement) (RTT) measurement method complies with the EOS/ESD-S4.1 measurement requirements, used to measure the resistance between two points independent of grounding (it is not determined whether the conductivity is through the surface or volume, but only evaluates its conductivity), The measurement results obtained using this method are influenced by factors such as the distance between the two heavy hammer probes (typically 25 cm or 1 m). Daher sollte vor dem Test das entsprechende Messverfahren ausgewählt werden, und Messungen sollten jedes Mal in gleichem Abstand durchgeführt werden.
Die Spezifikationen für den schweren Hammer umfassen typischerweise einen Durchmesser von 63 mm und ein Gewicht von 5 Pfund (ungefähr 2,26 kg).
Testanforderungen für das Objekt: In der Regel für größere, flache Proben.
Testschritte:
1. Legen Sie die Probe auf ein Isolierkissen.
2. Setzen Sie den Anschlussstecker in die zwei 3,5 -mm -Buchsen am Tester ein und schließen Sie die Bananenstopfen mit den beiden schweren Hammersonden an.
3.. Positionieren Sie die beiden Sonden auf der Oberfläche des Objekts gemäß dem angegebenen Messbereich.
4. Wählen Sie den gewünschten Spannungswert (10 Volt oder 100 Volt).
5. Drücken Sie die Starttaste, warten Sie 15 Sekunden und lesen Sie die auf dem LCD -Bildschirm angezeigten Temperatur-, relativen Luftfeuchtigkeits- und Oberflächenwiderstandswerte.
Anmerkungen zur Platzierung der schweren Gewichte:
1. Der Platzierungspunkt der Elektroden mit schwerem Gewicht sollte mehr als 5 cm vom Materialkanten entfernt sein.
2. Die Platzierungspunkt der schweren Elektroden sollte mehr als 8 cm vom Erdungsanschluss des Materials entfernt sein.
3. Beim Testen von Punkt-zu-Punkt-Widerstand auf einer isolierten Testoberfläche müssen die beiden schweren Hammerelektroden mindestens 25 cm voneinander entfernt sein.
4. Beim Testen von Punkt-zu-Punkt-Widerstand auf dem Boden müssen die beiden schweren Hammerelektroden mindestens 90 cm voneinander entfernt sein.
5. Die schweren Hammerplatzierungspunkte sind typischerweise wie folgt positioniert, um die Materialqualität besser zu bewerten (häufig verwendete Orte, Bereiche mit schweren Verschleiß, zentrale Standorte und vom Erdungspunkt entfernt).
6. Für Objekte mit Nähten sollten die beiden Hochleistungselektroden in verschiedenen Verbindungsbereichen platziert werden.

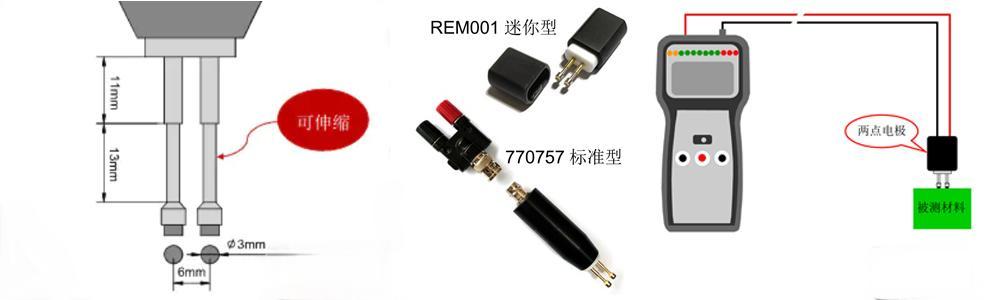

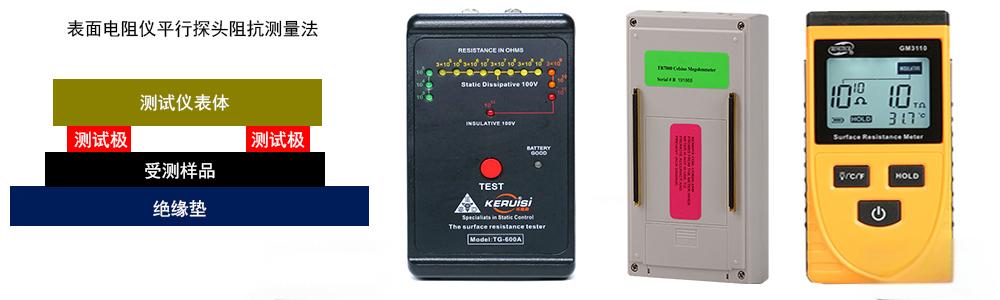

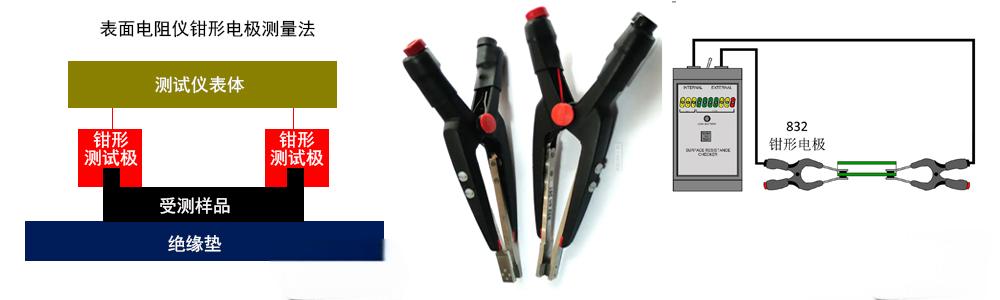

Zweipunkt-Elektroden-Punkt-zu-Punkt-Widerstandsmessmethode
Die Messmethode mit zwei Punkten Elektrodenpunkt-zu-Punkt-Widerstandsmessung unterscheidet sich in Bezug auf die Einschränkungen der Testprobe von der Messmethode des schweren Hammerelektroden-Punkt-zu-Punkt-Widerstands. Bei der Begegnung mit kleinen oder unregelmäßig geformten Proben, die mit einer schweren Hammerelektrode nicht getestet werden können, kann eine kleine Zwei-Punkte-Elektrode zur Messung verwendet werden.
Die Spezifikationen der Zwei-Punkte-Elektroden sind typischerweise wie folgt: Der Durchmesser des leitenden Gummi-Kissens beträgt 3 mm, der Abstand zwischen den Zentren der beiden Gummi-Bads 6 mm, die Federkraft jeder Sonde beträgt 688 g und die ausziehbare Länge der Sonde beträgt 13 mm.
Anforderungen für das getestete Objekt: In der Regel für kleine oder unregelmäßig geformte Proben anwendbar.
Testschritte:
1. Platzieren Sie die Probe, die auf ein Isolierkissen getestet werden soll.
2. Setzen Sie den Anschlussstecker in die zwei 3,5-mm-Buchsen am Tester ein und schließen Sie die Bananenstopfen an die Zweipunktelektroden an.
3. Drücken Sie die Zweipunktelektroden vertikal auf die Probe und drücken Sie die Testsonde fest, um eine stabile Oberfläche aufrechtzuerhalten.
4. Wählen Sie den gewünschten Spannungswert (10 V oder 100 V) aus.
5. Drücken Sie die Starttaste und lesen Sie nach 15 Sekunden die auf dem LCD -Bildschirm angezeigten Temperatur-, relativen Luftfeuchtigkeits- und Oberflächenwiderstandswerte.

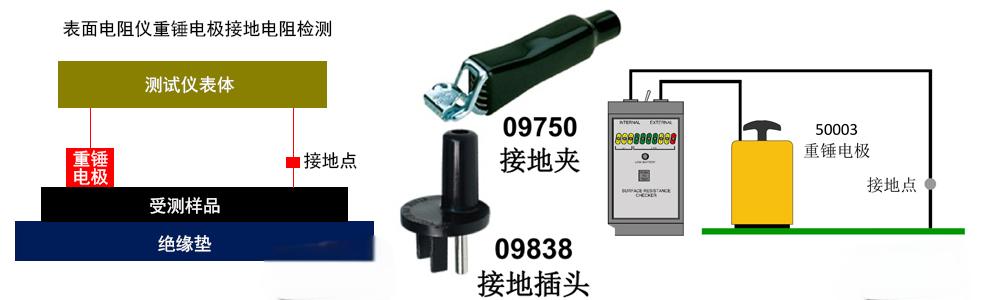

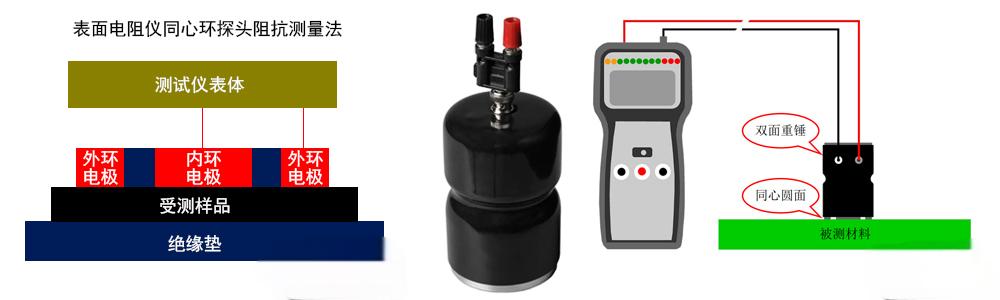

Starke Hammerelektrode-Oberfläche zu Bodenwiderstandsmessmethode
Oberflächen-Boden-Widerstandsmessung (RTG) ist eine Methode, mit der der Oberflächenwiderstand zwischen einem Punkt auf der Oberfläche eines Objekts und einem anderen Erdungspunkt auf der Oberfläche gemessen wird. Die Messmethode entspricht dem Messstandard von EOS/ESDS4.1.
Die Testschritte sind wie folgt:
1. Setzen Sie den Stecker in die zwei 3,5 -mm -Buchsen am Tester ein. Schließen Sie einen Bananenstopfen mit dem Erdungs -Alligatorclip und dem anderen Bananenstopfen an die schwere Hammerelektrode an.
2. Platzieren Sie die Erkennungsfläche der schweren Hammerelektrode auf die zu testende Probe und klemmen Sie den Erdungs -Alligatorclip an den Erdungspunkt auf der Probe.
3. Drücken Sie die Messtaste und lesen Sie den Widerstand, die relative Luftfeuchtigkeit und die Temperaturwerte.
