Bei Versiegelungs- und Vermittlungssystemen, die hochkarresive Medien, extreme Temperaturen und strenge Sauberkeitsanforderungen beinhalten, werden traditionelle Materialien häufig zu kurz. PTFE -Wellenrohre mit ihren einzigartigen strukturellen und materiellen Eigenschaften haben sich als Schlüsselkomponente für die Bewältigung solcher Herausforderungen herausgestellt. Dieser Artikel konzentriert sich auf die Konstruktionsvorteile von PTFE -Wellblecher und ihre Kernfunktionen und vergleicht deren Anwendungseigenschaften mit denen von Wellblöhren aus anderen Materialien.
I. strukturelle Vorteile und die Kernfunktion des Balgs
1. Kernstruktur: Wellenwellungsdesign

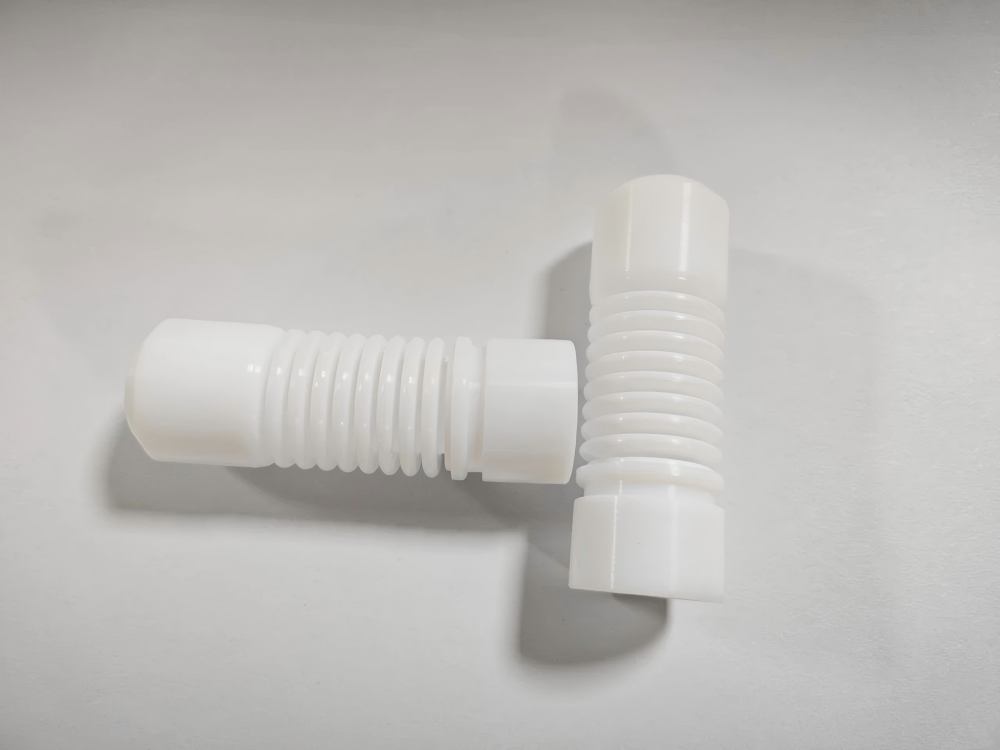

(1) Form: PTFE-Balg werden aus homogenem PTFE-Material durch bestimmte Prozesse (wie Form, Schweißen oder Wickeln) hergestellt, was zu einer kontinuierlichen, regelmäßigen und flexiblen ringförmigen, welligen Welligkeit (U-förmig, v-förmig oder ω-geformt) führt.
(2) Kernkomponenten: Das Wellrohr selbst dient als Kernfunktionskomponente mit geschweißten Flanschen, Anschlüssen oder Einsätzen an beiden Enden zur Systemintegration.
2. Kernvorteile aus strukturellem Design:
(1) Wärmespannungsverschiebung durch thermische Expansion und Kontraktion in Rohrleitungssystemen.
(3) Vibrationen, die während des Gerätebetriebs erzeugt werden.
(3) Installationsabweichungen zwischen Verbindungskomponenten oder Fundamentabrechnung.
(4) Außergewöhnliche axiale/radiale Kompensationsfähigkeit: Die Wellstruktur verleiht den PTFE -Schlauch mit außergewöhnlicher Flexibilität und Elastizität. Dies ist der Kernvorteil des Wellblechs. Es kann die Verschiebung, die durch die folgenden Faktoren verursacht wird, effektiv absorbieren und auskompensieren, indem sie sich durch eigene Expansion, Kontraktion, Biegung oder Verdrehungsdeformation befinden:
(5) Überlegener Vakuumbeständigkeit/Stabilität: Die regelmäßige Wellstruktur verbessert die Umfangssteifigkeit des Schlauchs, sodass sie den Kollaps (Schrumpfung) oder eine übermäßige Ausdehnung unter dem Unterdruck (Vakuum) oder einem hohen Betriebsdruck widerstehen kann und glatte flexible Schläuche übertrifft.
(6) Langstreicherkompensation: Eine einzelne Wellblöhreinheit kann eine große Kompensationskapazität liefern. Durch Erhöhen der Anzahl der Wellen oder die Verwendung in Reihe können die Kompensationsanforderungen für große Entfernungen und große Verschiebungen erreicht werden.
(7) Aufrechterhaltung des Flusses: Bei der Ausgleich der Verschiebung sorgt dies für die Kontinuität der Versiegelung und den ungehinderten Durchflussweg des Mediums.
3.. Kernfunktionen von Balg:
(1) Verschiebungskompensation/Vibrationsisolierung: Wie bereits erwähnt, ist dies der grundlegende Zweck des Balgs. Durch die Aktivierung der kontrollierten Verformung wird die Spannung beseitigt oder erheblich reduziert, wodurch verbundene Geräte (wie Pumpen, Ventile und Reaktoren) vor Schäden geschützt werden.
.
(3) Anleitung mit mittlerer Übermittlung/Durchfluss: Als flexibles Rohrleitungssystem leitet es Medien sicher in korrosionsresistenten mittelgroßen Konveyanzsystemen, die flexible Verbindungen oder komplexe Rohrleitungskonfigurationen erfordern.
4. Die additiven Vorteile von PTFE -Material:
.
(2) Anpassungsfähigkeit der Weittemperatur: Es hat einen breiten Betriebstemperaturbereich (typischerweise -70 ° C bis +260 ° C, mit höheren kurzfristigen Peaks).
(3) Eigenschaften mit hoher Reinheit und Nicht-Schicht: Die innere Wand ist extrem glatt und hat hervorragende anti-adhäsive Eigenschaften, wodurch es einfach ist, gegen bakterielles Wachstum zu reinigen und zu resistent und den Anforderungen hochreiner Umgebungen in Pharmazeutika, Lebensmittelverarbeitung und Halbleitern zu erfüllen.
(4) Ausgezeichnete elektrische Isolierung und Wetterbeständigkeit.
Ii. Funktionen von Balgs Der Kernwert von PTFE -Balken ergibt sich aus der Kombination aus „flexibler Wellstruktur“ und „PTFE -Inertmaterial“:
1. Balgstruktur: Bietet die notwendige Flexibilität, Verschiebungskompensationsfähigkeit und strukturelle Stabilität zur Behandlung von Problemen mit Starrheit.
2. PTFE -Material: Bietet chemische Stabilität, Temperaturbeständigkeit und Sauberkeit in extremen Umgebungen, wobei Probleme mit der Umweltverträglichkeit behandelt werden.
III. Vergleich und Anwendung von Wellröhrchen aus anderen Materialien
| Balgs Primärmaterialien | Wichtige Leistungsmerkmale | Typische Anwendungsbereiche |
| Polytetrafluorethylen (PTFE) | Ausgezeichnete chemische Korrosionsresistenz (starke Säuren, Alkalien, Lösungsmittel); breiter Temperaturbereich (-70 bis 260 ° C); hohe Sauberkeit/Anti-Adhäsion; geringe Reibung; relativ niedriger Druckwiderstand und elastischer Modul | Mechanische Dichtungen der chemischen Prozesspumpe; High-Purity-chemischer Transport; hochkarrosive Ventile (Wellblöhrventile); Pharmazeutische/Lebensmittelausrüstung; Halbleiterreinigung |
| Metalle (z. B. 316L, Hastelloy, Inconel) | Hochdruck tragende Kapazität; Ausgezeichnete Hochtemperaturleistung (bis zu 500 ° C+); Überlegener Ermüdungswiderstand/langes Lebensdauer; hohe Starrheit; hohe Kosten; Korrosionswiderstand variiert je nach Material | Hochtemperatur-/Hochdruckdampf-Pipeline-Kompensatoren; Gasturbinen-/Kesselsysteme; Hochtemperaturventile; Luft- und Raumfahrthydraulik-/Kraftstoffleitungskompensatoren |
| Gummi- und gummiplastische Verbundwerkstoffe (z. B. EPDM, FKM, NBR, PTFE-beschichtetes Gummi) | Ausgezeichnete Elastizität/große Kompensationskapazität; gute Dämpfung und Vibrationsabsorption; niedrige Kosten; begrenzte Temperatur/chemische Korrosionsbeständigkeit (abhängig vom Gummi); Niederdruck -Bewertung; Anfällig für das Altern | Kfz -Auspuffanlagen; HLK (Heizung, Belüftung und Klimaanlage) Rohrleitungen; Kühlwassersysteme; Niedrigdruckwasser/Luftrohr; Allgemeine industrielle Geräteschwingungsdämpfung |
Obwohl PTFE unter vielen harten Bedingungen außergewöhnlich gut abschneidet, haben Wellrohren aus anderen Materialien auch spezifische Anwendungen. Zu den Auswahlkriterien gehören hauptsächlich die Anforderungen an Medium, Temperatur, Druck, Kosten und Kompensation.
Iv. Typische Anwendungsszenarien für PTFE Bellows
Aufgrund ihrer einzigartigen Vorteile spielen PTFE Bellows in den folgenden Bereichen eine unverzichtbare Rolle:
1. Chemische und Prozessindustrie:
(1) Mechanische Dichtungen für Pumpen:

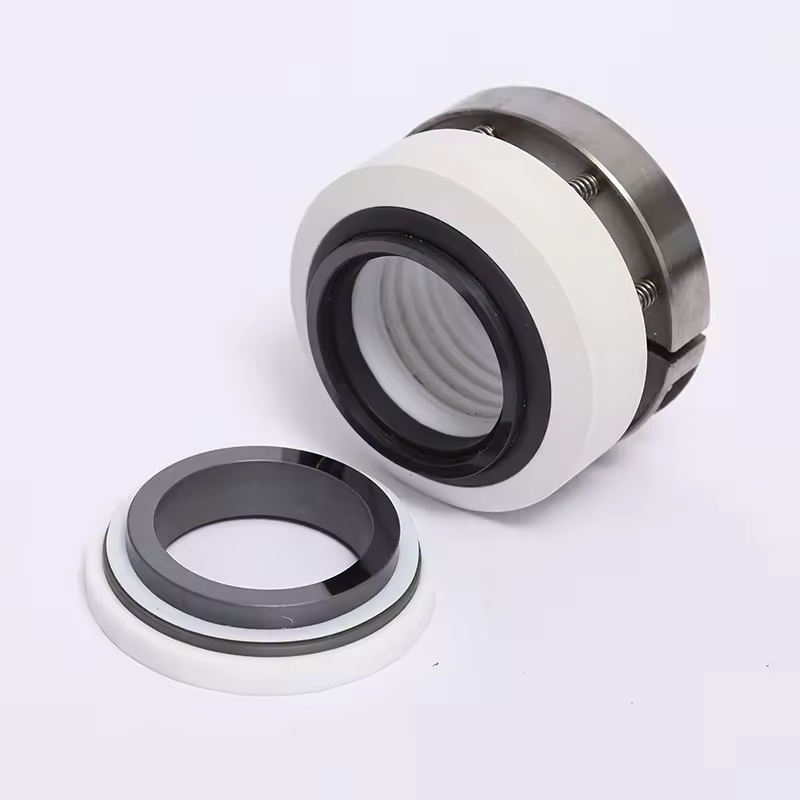

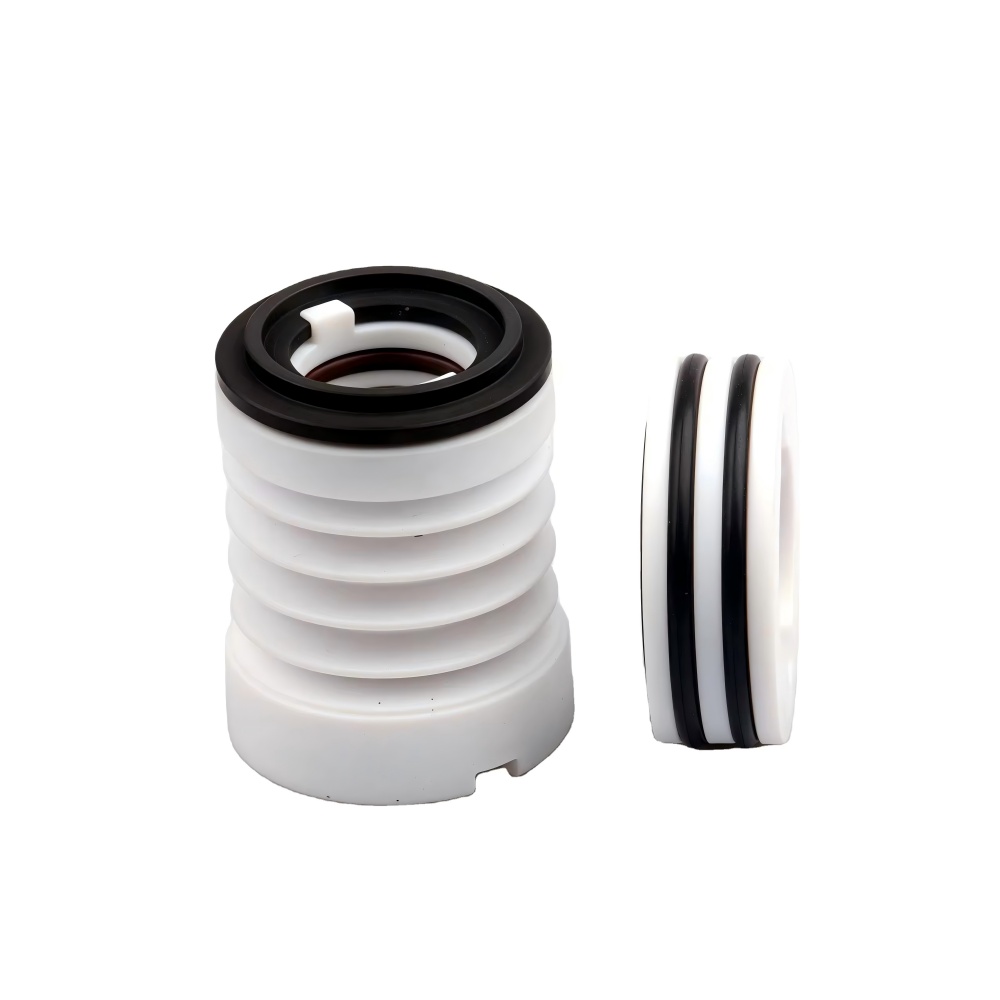

Als Kernkomponente von mechanischen Dichtungen vom Balg-Typ liefern sie eine axiale Kompensation für den sich bewegenden Ring und isolieren das Versiegelungskammermedium vollständig (verhindern die Leckage des pumpen giftigen und korrosiven Mediens).
(2) korrosive Mittelventil
Ventilstammversiegelung, Null-Leckage des Ventilstamms (insbesondere für Chlor-Alkali-, Fluorochemical- und Starke Säure-Systeme).
(3) hohe Purity/ätzende mittelgroße Übermittlung:
Flexible Rohrleitungen, die Reaktoren, Lagertanks und Wärmetauscher verbinden, die thermische Verschiebung kompensieren und Säuren, Alkalien, organische Lösungsmittel usw. sicher vermitteln, usw.
2. Pharmazeutische und Biotechnologie:
(1) Flexible Verbindungen und Verschiebungskompensation in hohen Pipeline-Systemen.
(2) Versiegelung und Verbindungen in Bioreaktoren, Gefrierentrocknern und CIP/SIP -Systemen.
3. Halbleiter und Elektronik:
(1) Rohrleitungen für Ultra-Pure-Wasser (UPW) und hohe Purity-Chemikalien (z. B. HF-Säure, Ammoniakwasser).
(2) Versiegelung und flexible Verbindungen in Chip -Herstellungsgeräten (Ätzen, Reinigung).
4. Lebensmittel und Getränke:
(1) Flexible Rohrverbindungen, die eine hohe Sauberkeit und Hygiene -Standards erfordern (z. B. Milchprodukte, Getränkefüllungsleitungen).
(2) anti-adhäsive Rohrleitungen zur Vermittlung von viskosen Materialien (z. B. Sirup, Marmelade).
5. Andere:
(1) Pipeline -Verbindungen und Entschädigung für Laborinstrumente und -ausrüstung.
(2) Anforderungen für Versiegelungs- und Vibrationsisolationsanforderungen in speziellen Umgebungen.
V.Conclusion
PTFE-Wellenrohre lösen die globale Herausforderung, flexible Verbindungen, Verschiebungskompensation und zuverlässige Versiegelung in hochkarrosiven, hochtemperatur- und hochreinigem Umgebungen durch ihre geniale, gewölbte geometrische Auslegung zu erreichen. Die Wellstruktur bildet die Grundlage für ihre Kernverschiebungskompensationsfunktion, während das PTFE -Material sie mit außergewöhnlicher Fähigkeit aussieht, extremen chemischen und thermischen Umgebungen standzuhalten. Das Verständnis der strukturellen Mechanismen von Balg (Spannungsabsorption, mittlere Isolation) und die Leistungsgrenzen von Balg aus verschiedenen Materialien (PTFE, Metall, Gummi) ist für die technische Auswahl von entscheidender Bedeutung. In Hochrisikobranchen wie Chemikalien wie Chemikalien sind PTFE Bellows zu den „flexiblen Wächtern“ geworden, um die Sicherheit der Ausrüstung, die umweltfreundliche Produktion und die Prozesskontinuität aufgrund ihrer zuverlässigen Isolation und außergewöhnlichen Haltbarkeit zu gewährleisten.
