Der Halbleiterherstellungsprozess umfasst mehrere Schritte wie Ätzen, Abscheiden und Fotolithografie und erfolgt unter strengen Umgebungsbedingungen. Ausrüstungsmaterialien müssen folgende Anforderungen erfüllen:
Starke Beständigkeit gegen Säure- und Alkalikorrosion;
1. Hohe mechanische Festigkeit und Dimensionsstabilität;
2. Hohe Reinheit mit minimaler Metallionenauswaschung;
3. Stabile dielektrische Eigenschaften und konsistente Prozessleistung;
4. Geringe Ausgasung zur Aufrechterhaltung hoher Vakuumbedingungen innerhalb der Ausrüstung.
Herkömmliche Metalle erzeugen leicht Partikelverunreinigungen, während Standardkunststoffe den Anforderungen der Betriebsumgebung nicht gerecht werden. Modifizierte technische Kunststoffe sind daher die optimale Lösung.

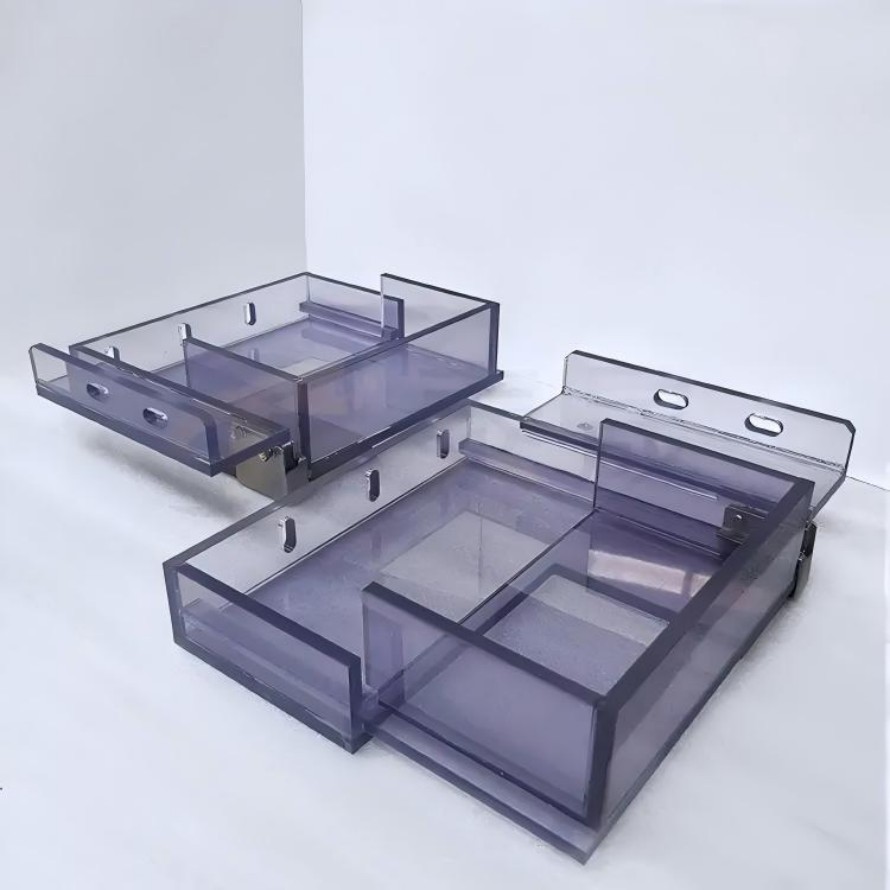

II. Technische Vorteile von Mitsubishi PVC-Platten
Die PVC-Platten der Güteklasse SEMI-SPEC von Mitsubishi Chemical überwinden Engpässe in der Branche durch drei wichtige technologische Durchbrüche:
1. Ultrareiner Polymerisationsprozess: Durch den Einsatz einer proprietären Massenpolymerisationstechnologie werden Metallverunreinigungswerte im ppb-Bereich (<5 μg/m²) kontrolliert, was die SEMI F72-Standards deutlich übertrifft;
2. Verbundstabilisierungssystem: Der innovative Einsatz von Organozinn-Seltenerd-Verbundstabilisatoren ermöglicht eine thermische Gewichtsverlustrate von <0,3 %/1000 h im Dauerbetrieb bei 120 °C und behält gleichzeitig eine Lichtdurchlässigkeit von über 90 % bei;
3. Nanoverstärkte Struktur: Die In-situ-Verstärkung mit Silica-Nanofasern erhöht den Biegemodul auf 3,8 GPa und erreicht eine Wärmeformbeständigkeitstemperatur (bei 1,82 MPa Belastung) von 92 °C, was den Anforderungen der meisten Nassverarbeitungstechniken entspricht.
III. Analyse gängiger Anwendungsszenarien
1. Kammerauskleidung der Nassprozessausrüstung: In dem von Tokyo Electron entwickelten 12-Zoll-Einzelwafer-Reiniger zeigte die aus 15 mm dickem Mitsubishi-PVC-Blatt gefertigte Prozesskammerauskleidung durch Tests Beständigkeit gegenüber korrosiven Medien, einschließlich SC-1 (NH₄OH/H₂O₂/H₂O), DHF (verdünnte Flusssäure) und anderen korrosiven Medien, mit einer Lebensdauer von etwa 3 Jahre/100.000 Zyklen, was einer Kostenreduzierung von rund 40 % im Vergleich zu PTFE-Lösungen entspricht;
2. Gastransportleitungen: Ein inländischer Hersteller von Ätzgeräten verwendet dreischichtige koextrudierte PVC-Schläuche für die NF₃-Transportleitung. Seine Heliumleckrate bleibt <1×10⁻⁹ Pa·m³/s, wodurch die Dichtungsintegrität nach 2000 thermischen Zyklen (-40 °C bis 80 °C) erhalten bleibt.
3. Wafer-Handhabungskomponenten: Für FOUP-Rahmen wird speziell formuliertes leitfähiges PVC (Oberflächenwiderstand 10⁶–10⁹ Ω) verwendet, das eine elektrostatische Abklingzeit von <2 Sekunden erreicht, um ESD-Schäden zu verhindern.
IV. Schweißtechniken für Begleitschweißstäbe
Um den Anforderungen der Gerätemontage gerecht zu werden, hat Mitsubishi die PVC-Schweißstäbe der MX-Serie mit den folgenden Eigenschaften entwickelt:
1. Niedertemperatur-Schweißverfahren: Verwendet Heißluftschweißen bei 135–150 °C, wodurch die Temperaturen im Vergleich zu herkömmlichen Methoden um über 30 °C gesenkt werden, um thermische Verformungen zu verhindern;
2. Selbstreinigende Eigenschaften: Die Staboberfläche enthält fluormodifizierte Mittel, die beim Schweißen Oberflächenoxide zersetzen und so eine Schweißporosität von <0,5 % erreichen.
V. Entwicklungsrichtungen in der Werkstofftechnik
Während Halbleiterprozessknoten unter 3 nm voranschreiten, zeigt Mitsubishis kürzlich veröffentlichtes PVC-Material der dritten Generation eine verbesserte Anpassungsfähigkeit:
1. Extreme UV-Kompatibilität: Spezielle Additive erreichen eine Ausgasungsrate von <1×10⁻¹² Torr·L/s·cm² unter EUV-Bestrahlung und erfüllen damit die Anforderungen für Komponenten von EUV-Lithographiemaschinen;
2. Verbesserte Zähigkeit bei niedrigen Temperaturen: Die Beibehaltung der Kerbschlagzähigkeit bei -100 °C wurde von 40 % auf 75 % erhöht, wodurch es für kryogene Plasmageräte geeignet ist;
3. Selbstheilungsfähigkeit: Mikroverkapselte Heilmittel ermöglichen die autonome Reparatur mikrometergroßer Risse und verlängern so die Lebensdauer der Komponenten um über 30 %.
VI. Empfehlungen und Vorsichtsmaßnahmen für den Gebrauch
Basierend auf praktischen Anwendungserfahrungen werden folgende Empfehlungen gegeben:
1. Verwenden Sie während der Bearbeitung diamantbeschichtete Werkzeuge mit kontrollierten Vorschubgeschwindigkeiten zwischen 0,1 und 0,3 mm/U, um Mikrorisse an den Kanten zu vermeiden.
2. Verwenden Sie hochwertige Reinigungsmittel (z. B. MC-205) zur Oberflächenbehandlung vor dem Schweißen, um Trennmittelrückstände zu entfernen.
3. Verwenden Sie in Umgebungen, die HF-Gas ausgesetzt sind, fluormodifizierte Schweißstäbe der MX-500-Serie.
4. Führen Sie regelmäßige Tests des Oberflächenwiderstands durch (gemäß SEMI E129-Standard). Wenden Sie eine antistatische Behandlung an, wenn der Widerstand 10¹⁰Ω übersteigt.
