Die Peek -Ausrüstungsausrüstung von Hony Plastik und Anwendung

2023,06,19

Peek ist ein spezielles Polymer mit hoher Temperaturfestigkeit, hoher Festigkeit, Korrosionsbeständigkeit, Selbsthunger, Verschleißfestigkeit und anderen charakteristischen Vorteilen, der Verwendung von Bearbeitungs- und Injektionsformprozess von Peek-Zahnrädern mit Lichtqualität, Verschleißfestigkeit, Selbsthungrikat Niedriggeräusches, Korrosionsbeständigkeit und andere charakteristische Vorteile und weit verbreitet. Hony -Kunststoff hat Y3120CNC2 CNC -Hobbing -Maschine, der spezifische Verarbeitungsbereich lautet wie folgt:

Werkstückmodul	4m	Werkstückdurchmesser	200 mm
Übereinflüssigkeitsverarbeitung kann erreichen	5m	Kochfelddurchmesser	110 mm
Länge des Bearbeitungsgetriebes	150 mm	Bearbeitungswinkel	45 °
Bearbeitungsmodul (Genauigkeit)	0,5 mm	Zutreffend	Peek pi

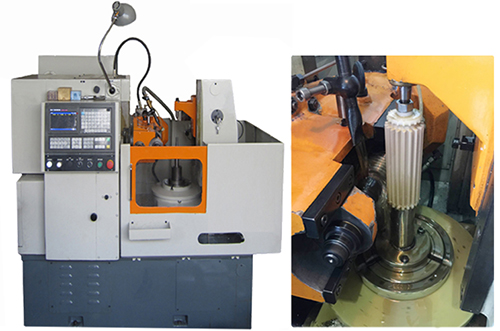

CNC gear hobbing machine

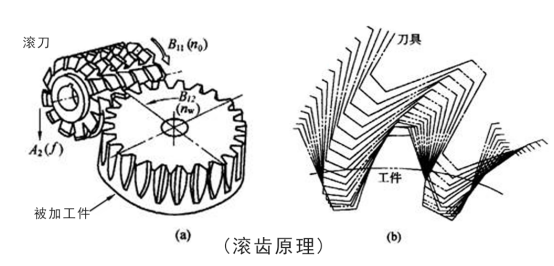

Peek Gear Hobbing -Prinzip

Das Hobbing entspricht einem Paar Helical Zylindrical Grea -Space -Meshing der gestaffelten Achse, Hobbing entspricht einem großen Helixwinkel mit helikalen Zylindrikumgetragen in einem bestimmten Geschwindigkeitsverhältnis des Werkstücks unter der Beziehung, um das Space -Meshing laut The Envelope zu machen (Ausbreiten) Prinzip, um die Involvente, Spline -Cycloid und andere Arten der Zahnformverarbeitung zu vervollständigen. Siehe die folgende Tabelle:

Hobbing principle

Peek Gear Bearbeitungsgenauigkeit

Unsere Hobbing-Maschine wird nach GB/T8064-1998 [Hobbing-Maschinengenauigkeitsprüfung] nach dem Verarbeitungsgetriebe-Modul groß oder klein unter den Schnittbedingungen des Primär- oder Sekundärfutter-Präzisionsschnitts inspiziert. Die Verarbeitungsgenauigkeit kann GB/T10095 erreichen -2001 <Involumener zylindrischer Zahnradfortschritt> der Genauigkeit der Klasse 7. General Peek Gear Hobbing kann eine Genauigkeit von 8 bis 9 Klasse erreichen

Peek -Zahnradverarbeitungskoffer

Unsere Hobbing -Maschine kann Peek Straight -Zahnräder, Peek -Helikgezier (Helical Getriebe zylindrisch sein), Peek -Kettenräder, Peek -Wurm Zahnräder, Peek -Spline -Zahnräder und andere Peek -Produkte mit Zahnrillen am Umfang verarbeiten.

Peek Form Injection Getriebekoffer

Bei großen Mengen und Genauigkeitsanforderungen sind nicht besonders hohe (Präzision 9) Peek -Zahnräder und können auch zum Öffnen des Injektions -Form -Injektionsprozesses verwendet werden.

Präzisionsqualität von Zahnrad- und Verarbeitungsmethoden

Genauigkeitsnote	Stufe 5-Präzisionsnote	Stufe 6-Stunden-Präzisionsnote	Stufe 7-Kompare-Hochgenauigkeitsgrad	Stufe 8-Medium-Präzisionsqualität	Stufe 9-Low-Precision-Note
Verarbeitungsmethode	Van Cheng -Bearbeitung auf Präzisionsgetriebemaschinen mit sehr kleinen periodischen Fehlern	Van Cheng -Bearbeitung auf Hochgenauigkeitsgetriebe Mach	Van Cheng -Bearbeitung auf Hochgenauigkeitsgetriebe Mach	Verarbeitung nach Fangeng -Methode oder Nachahmungsmethode	Verarbeitung mit jeder Methode
Finale die Zahnoberfläche	Präzisions Zahnräder, große Zahnräder mit präziser Hobbing und dann schleifen oder rasieren	Präzisionsschleifen oder Rasieren von Zähnen	Es wird empfohlen, nicht gehärtete Zahnräder mit hohen Präzisionswerkzeugen geschnitten zu werden, gehärtete Zahnräder (Schleifen, Rasieren, Läpeln, Beugung) erforderlich zu werden.	Kein Schleifen von Zähnen, Rasieren oder Schleifen bei Bedarf	Keine Veredelung erforderlich
Rauheit der Zahnoberfläche	0,8	0,8-1,6	1.6	1.6-3.2	3.2
Zahnwurzelrauheit	0,8-3,2	1.6-3.2	3.2	3.2	6.4
