Mehrere übliche Wellenlötvorrichtungen und ihre jeweiligen Merkmale von was?

Was ist Wave Lötes Jig?

Wave Lötes Jig ist eine Klassifizierung des Blechofen -Jig, der sich hauptsächlich auf den Wellenlötvorgang bezieht, der zum Tragen des Platine über den Blechofen und zum Abschluss des Lötbetriebs der Schablone verwendet wird. Normalerweise nennen wir es auch Reflow -Lötverzeichnis.

Warum Wellenlöt Jig verwenden?

Wir wissen, dass ein wichtiges Merkmal der Wellenlöt -Schablone eine hohe Temperatur von 360 Grad ohne Verformung, Leitung mit geringer Wärme, geringe Ausdehnung, Absorption von Ofenöl und Verwendung von Wellenlöt -Schablern ist, die PCB über Wellenlöten aufgrund von hohen Temperaturen zur PCB -Deformation verhindern kann Gleichzeitig kann die Verwendung der SMD -Komponenten aufgrund der unteren Oberfläche der SMD -Komponenten der Wellenlöt das SMD -Komponenten zum Schutz der PCB -Sicherheit über Wellenlöt sein.

Wann muss ich Wellenlöt Jig verwenden?

1.PCB-Platine Für den doppelseitigen Prozess müssen die Rückseite der Teile und nicht der rote Klebstoffprozess Wellenlöt-Jig verwenden.

2. Wellenlötvorrichtungen werden benötigt, wenn die Teile auf der Leiterplatte außerhalb der Rande der Leiterplatte liegen und nicht durch den Lötofen gehen können.

3.PCB-Board für das mehrfach verbundene Board und hohe Temperatur sind anfällig für Verformungen, und spezielle Prozessfunktionen müssen Wellenlöt-Vorrichtungen verwenden.

Was sind die Eigenschaften der Wellenlöt Jig:

1. Kann dünnes Substrat oder flexible Leiterplatten stützen.

2. Kann für die unregelmäßige Form des Substrats verwendet werden.

3. Kann mehrere Boards tragen, um die Produktivität zu steigern.

4. Um das Substrat im Rücken zum Löten zu vermeiden Prozess, um einen hohen Ergebnisstandard zu erzielen und keine Verformung der Situation auftritt. Die Basisschicht von Duroston trennt sich nicht, selbst wenn sie für einen kurzen Zeitraum der rauen Umgebung von 360 ° C und 300 ° C für einen anhaltenden Zeitraum ausgesetzt sind.

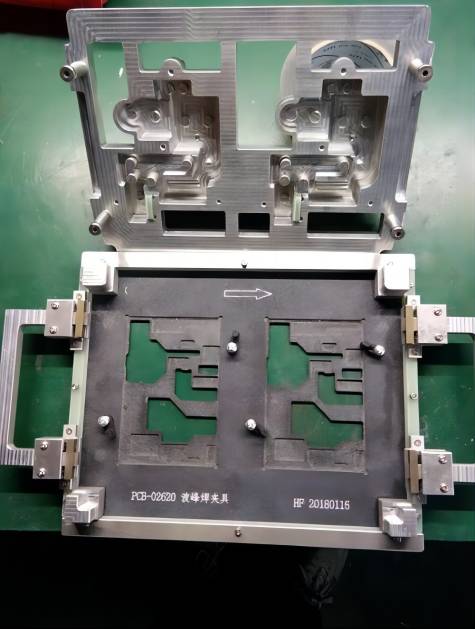

Wellenlöt-Vorrichtungen, die auch als über den Zinnofen-Wellenlöt-Lötvorricht bezeichnet werden, ist für die PCB-Platte über der Welle, die einige Teile geschützt werden müssen, oder über die Vorrichtungen, um eine Rolle bei der Unterstützung der Positionierung von Plug-Ins zu spielen, die von einer Art von Art von entworfen wurden Vorrichtungen, die Produktion von Wellenlöt -Leuchten des Materials Es gibt heute viel von uns über unsere gemeinsamen Wellenlöt -Lötvorrichtungen, welche Art von Eigenschaften sie haben.

Erstens die Glasfaserbrettwellenlöt Jig: Wellenlöt Jig aus Glasfaserplatte mit guter Flachheit, glatte Oberfläche, keine Gruben, mit hohen mechanischen Eigenschaften und dielektrischen Eigenschaften, guter Wärmefestigkeit und Feuchtigkeitswiderstand, guter Verarbeitbarkeit. Raumtemperatur von 150 ° C hat immer noch eine hohe mechanische Festigkeit und kann hohe Temperaturen bis zu mehr als 300 Grad im Trockenzustand stand Farbe von Schwarz, Weiß, Grün, Gelb usw., aber auch antistatische Glasfaserplatten zur Auswahl, der Preis ist niedrig. Nachteile: Einfach zu delaminieren nach langer Zeit, nicht resistent gegen starke Säuren und Alkalis, ist ein Bleifreier nicht anwendbar, eine relativ kurze Lebensdauer.

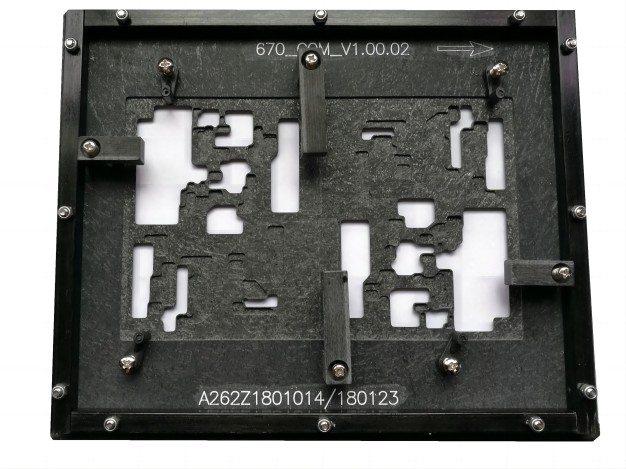

Zweitens hat die synthetische Steinplatte Welle Lötgeschwindigkeit: 1, das Produkt hat eine hohe Elastizität und eine Schlagfestigkeit. 2 Aufgrund seiner natürlichen Kieselsäure- und Polymerisationsharzzusammensetzung von synthetischen Stein sind säureresistente Materialien. 3. Lange Zeit verblasst nicht. 4 Leitfähigkeit mit niedriger Temperatur, um sicherzustellen, dass das Substrat im Zustand der Wärmeverteilung. 5 Lange Zeit nach dem Einsatz des Stills kann die Stabilität der Abmessungen der Wohnung aufrechterhalten. 6, synthetischer Stein der synthetischen Harzzusammensetzung kann die Flussaktivität wirksam blockieren. 7, um Zinnspitze zu verhindern. Die synthetische Harzkomponente von synthetischem Stein kann die Aktivität des Flusses wirksam blockieren und die Erzeugung der Zinnspitze verhindern. 7, der Temperaturwiderstand liegt im Allgemeinen zwischen 300 und 350 Grad, und der Temperaturwiderstand kann in kurzer Zeit 385 Grad erreichen. Der synthetisierte Stein macht das ideale Material für die untere Platte der Über-Furnace-Schablone, aber aufgrund der Tatsache, dass es auf dem Markt inländischen und importierten synthetischen Stein gibt, und es gibt viele Arten von synthetischen Stein, mit großen Leistungsunterschieden, die, welche erschwert die Auswahl des Materials.

Dritten C, als das Eisen, hat eine hohe thermische Festigkeit, die höchste Arbeitstemperatur einiger Titanlegierungen für den 5500 ° C, voraussichtlich 700 ° C erreichen. Gute Korrosionsbeständigkeit: 550 ° C unterhalb der Oberfläche der Titanlegierung können leicht einen dichten Oxidfilm bilden, so nicht leicht zu oxidieren. Die Titanlegierung hat die Vorteile von hoher Festigkeit, Hochtemperaturbeständigkeit, Korrosionsbeständigkeit, aber sein Preis ist relativ teuer.

Durch die Verwendung von Wellenlötvorrichtungen kann der Goldfinger oder die Kontaktlöcher aufgrund künstlicher Kontakt und Kontamination mit der Standardisierung der Breite der Produktionslinie und die Produktionseffizienz erhöht werden, um die Qualität der PCB -Vorteile zu gewährleisten. Erzeugung von Wellenlötvorrichtungen entsprechend den tatsächlichen Bedürfnissen der Auswahl der entsprechenden Materialien.

Wie lange dauert die Lebensdauer von Wellenlöt Jig?

Das erste, was man sich mit den Fixture -Materialpunkten befasst, sind Glasfaserplatten, synthetische Stein, importierter Synthetikstein, Titanlegierungmaterial. Weil das Wellenlöt -Jig -Material und die Verwendung von Temperatur usw. direkt die Lebensdauer beeinflussen.

1, desto wirtschaftlicheres Material der Lötmaterial für Wellenlöt ist oft über das Glasfaserplatine, auch FR4 genannt. Dieses Material mit Wellenlötmaterial zeichnet sich durch billig aus, denn die Produktion kleiner Kunden ist eine gute Wahl. Fiberglas -Hochtemperaturwiderstand kann 300 ° C und Lebensdauer von 5000 -mal - 8000 -mal erreichen.

2, Das häufiger verwendete Wellenlöt -Fixiermaterial synthetisches Stein aus dem Aussehen von Schwarz, natürlich gibt es Grau- und andere Farben, die üblicherweise verwendet werden, oder schwarz, Hochtemperaturwiderstand bis zu 350 ° C, die Lebensdauer dieses Materials beträgt normalerweise 10.000. mal -15.000 Mal. Importierter synthetischer Stein 20000-25000 Mal.

3, das teurere Wellenlöt -Jig -Material natürlich, Titanlegierungsmaterial, ist dieses Material lang. Der Preis wird heute auch in dem Drei Wellenlöt -Messgeräuschmaterial am teuersten eingeführt. Das Lebensdauer ist auch das Beste, was normalerweise mehr als 5-10 Millionen Mal verwendet werden kann.

Hony Plastik kann alle Arten von Wellenlöt -Lötvorstellungen und Feor -Accessoires produzieren. Bitte wenden Sie sich an sales@honyplastic.com.
