Grundlegende Eigenschaften und Anwendungen von Polycarbonat (PC)

Physikalische und chemische Eigenschaften

Profis:

Mechanische Eigenschaften: Polycarbonat kombiniert einzigartig Starrheit und Zähigkeit. In der Regel sind hochrangige Materialien auf dem Boden spröde und zerschmettert, aber Polycarbonat ist sowohl stark als auch schwer zu beugen, hat aber auch eine hervorragende Zähigkeit.

Wärmestabilität: PC ist thermisch stabil mit einem weiten Bereich von Schmelztemperaturen, normalerweise zwischen 220 ° C und 230 ° C. Die Schmelztemperaturen von Polycarbonaten sind höher als 300 ° C. Die Schmelztemperaturen von Polycarbonaten sind höher als 300 ° C. Gleichzeitig ist die Zersetzungstemperatur des PC höher als 300 ° C, die langfristige Arbeitstemperatur kann bis zu 120 ° C betragen und einen guten Wärmewiderstand aufweist.

Fluidität: Die Viskosität von Polycarbonat -Schmelze ist hohe, schlechte Fluidität, die Prozessabilität der Injektionsform ist schlecht. Die Zunahme der molekularen Masse erhöht die Schmelzviskosität. Während des Formprozesses ist es effektiver, die Temperatur anzupassen, als die Scherfrequenz zu ändern.

Dimensionsstabilität: Polycarbonat hat eine ausgezeichnete Kriechwiderstand, die Outperformance von PA und POM in Thermoplastic Engineering Plastics. Die minimale dimensionale Veränderung und die Verformung des Kaltflusses aufgrund der Wasserabsorption, gekoppelt mit geringer Schrumpfung, sorgt für eine hervorragende dimensionale Stabilität.

Optische Eigenschaften: Die makromolekularen Ketten von Polycarbonat sind schwer zu orientieren und zu kristallisieren, wodurch das Polymer in amorpher Form gehalten wird und daher eine hervorragende Transparenz bietet.

Elektrische Eigenschaften: Polycarbonatmoleküle haben eine geringe Polarität, eine hohe Glasübergangstemperatur und eine niedrige Wasseraufnahme, was zu ausgezeichneten Eigenschaften der elektrischen Isolierung führt, vergleichbar mit PET oder übertroffen, was traditionell als hervorragende Eigenschaften der elektrischen Isolierung angesehen wird.

Flammschutzmittel: Polycarbonat ist nativ UL94 V-2 bewertet und erfordert nicht die Zugabe von Flammschutzmitteln. Nachdem eine kleine Menge Flammschutzmittel hinzugefügt wird, kann der PC einen höheren Brandstandard erreichen und gleichzeitig ausgezeichnete optische und mechanische Eigenschaften aufrechterhalten, was für andere Kunststoffprodukte unvergleichlich ist.

Nachteile:

Schlechte Müdigkeitsresistenz: Polycarbonat -Müdigkeitsresistenz ist schlecht, es ist nicht einfach, zyklischer zyklischer Stress standzuhalten.

Schlechte Abriebfestigkeit: PC -Materialien sind anfällig für externe Kräfte, die zu Oberflächenkratzern und Verschleiß führen. Niedrige Kristallinität und ungeordnete molekulare Kettenanordnung verringern die Kratzerwiderstand. Das Hinzufügen von Pulver-PTFE kann die Selbstschmutzung verbessern und das Hinzufügen von Glasfasern kann die Härte erhöhen und die Abriebfestigkeit verbessern.

Schlechtes Widerstand des Spannungsrisses: Unter äußerer Kraft ist die makromolekulare Kette des Polycarbonat nicht leicht zu entspannen, was nach dem Formteil schwierig zu eliminieren kann.

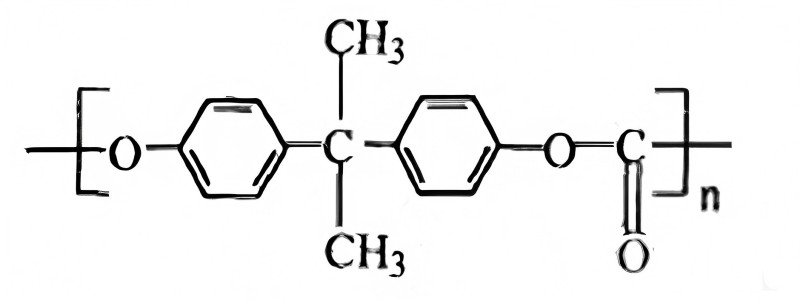

Schlechte Hydrolyseresistenz: Da die molekulare Kette die Estergruppe enthält, ist PC unter Säure- und Alkali-Bedingungen leicht zu hydrolysieren. Die Erzeugung von Säure oder Alkohol ist die Hydrolysestabilität nicht hoch und sollte nicht verwendet werden, um wiederholte Hochdruckdampfprodukte zu widerstehen.

Chemischer Widerstand: PC -Material hat eine hervorragende chemische Resistenz, kann einer Vielzahl chemischer Korrosion standhalten, aber die Alkali -Resistenz ist schlecht.

Notchempfindlich: Notch-sensitiv bedeutet, dass es leicht ist, bei der Gewalt ausgesetzt zu werden, wenn die Produktkante der Produkt eingekerbt ist. Aufgrund der internen Spannung der PC ist es schwierig zu beseitigen. Das Produkt knackt mit größerer Wahrscheinlichkeit, wenn es eine Lücke gibt.

Witterungswiderstand: Langfristige Exposition gegenüber ultraviolettem Licht macht PC gelb und muss ultraviolettes Absorber hinzufügen, um den Alterungswiderstand zu verbessern.

Verarbeitungsleistung

Die Bildung von PC -Material ist leicht zu verarbeiten, Formteile, Injektionsform, Extrusion, Blasform und andere Prozesse können zur Verarbeitung verwendet werden. Die Liquidität von PC ist jedoch schlecht, das Schimmelgusssystem zu groben, kurz für das Prinzip, und die Wand des geformten Teils sollte nicht zu dick sein, es sollte einheitlich sein, um scharfe Ecken und Lücken zu vermeiden. Da das PC -Material vor dem Formpunkt eine Trocknungsbehandlung benötigt und der Feuchtigkeitsgehalt weniger als 0,02%betragen sollte. Gleichzeitig müssen die Formenbedingungen streng kontrolliert werden, um das Schmelzenriss, die Spannungskonzentration und andere Probleme zu vermeiden.

(1) Die Fluiditätspolycarbonat -Schmelviskosität nimmt mit der relativen Molekülmasse zu. Bei niedrigeren Formtemperaturen nimmt die Viskosität schnell zu; Bei höheren Temperaturen nimmt die Viskosität ab. Beim Abkühlen steigt die Viskosität schnell und macht die Formzeit kurz. Bei hohen Scherraten nimmt die Viskosität leicht ab, aber die Änderung ist gering. Die Einstellung der Temperatur ist effektiver als die Veränderung der Schergeschwindigkeit zur Verbesserung des Durchflusszustands.

(2) Wasserabsorption Polycarbonat absorbiert Wasser aufgrund polare Gruppen und Oberflächenadsorption. Der wasserhaltige PC ist beim Erhitzen leicht zu hydrolyzieren, was zu einem molekularen Kettenbruch führt, wodurch die mechanischen Eigenschaften und das Risswiderstand reduziert werden, was das Aussehen von Qualität beeinflusst. Das Formteil muss auf den PC -Wassergehalt achten.

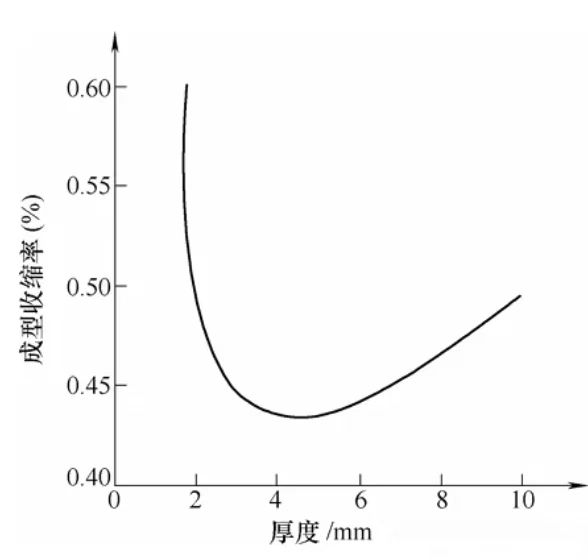

(3) Formenschrumpfungspolycarbonat -Formenschrumpfung von 0,4% bis 0,8% durch Schmelztemperatur, Schimmelpilztemperatur, Einspritzgeschwindigkeit und Haltedruck und andere Faktoren. Die Produktdicke hat auch einen Einfluss auf die Schrumpfungsrate: 4,2 mm, wenn das Minimum von mehr als 4,2 mm mit zunehmender Dicke mit zunehmender Steigerung von weniger als 4,2 mm erhöht wird, wenn die Dicke mit einem starken Anstieg abnimmt.
