Linearer Koeffizient der thermischen Expansion spezieller technischer Kunststoffe
2025,04,26
Über den linearen Koeffizienten der thermischen Expansion spezieller technischer Kunststoffe
Der Koeffizient der linearen thermischen Expansion wird verwendet, um zu bestimmen, wie stark sich ein Material mit der Temperatur ausdehnt. Es wird auch verwendet, um zu bestimmen, ob ein Material unter thermischer Belastung aufbricht. Das Verständnis der relativen Expansions-/Kontraktionsmerkmale von zwei in Kontakt zueinander in Kontakt ist für erfolgreiche Anwendungen von großer Bedeutung.
Schauen wir uns zuerst den CLTE von Peek an
Ketaspire CLTE für reine Harz -Injektionsformelemente KT880
Vergleich von Ketaspire Peek, die nicht verstärkte und modifizierte verstärkte CLTE-Noten mit Kohlefaser-modifiziertem KT-820 CF30 sind, hat kleinere Daten.
Schauen wir uns den linearen Koeffizienten der thermischen Expansion jedes PPS an
Schauen Sie sich zuerst DIC -PPS an
PPS-GF40: DIC FZ-1140 Crosslinked, FZ2140 Linear
PPS-GFMF65: DIC FZ-3600 Crosslinked, FZ-6600 Linear
Härtete Noten: Z-230, Z-650
Ähnlich wie bei seinen mechanischen Eigenschaften ist der Expansionskoeffizient des linearen thermischen Polyphenylensulfids anisotrop.

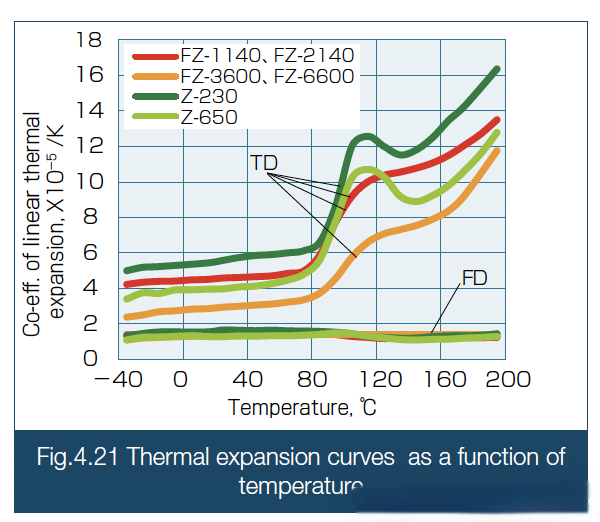

Abbildung 4.21 zeigt, dass die Koeffizientenkurven in FD und TD robust sind, wenn die lineare thermische Expansion ausgerichtet ist. Wenn die Ausrichtung nicht klar ist, verwenden Sie den Medianwert zwischen FD und TD. Der lineare Koeffizient der thermischen Expansion dieses von Fasern verstärkten Materials
DIC-PPS bis zu 2,4 ° Ø10-5 m/mk liegt auf dem gleichen Niveau wie Aluminium-Sterblichkeitsgüsse.
Werfen wir einen Blick auf Torays PPS -modifizierte Material, die offizielle Website von Toray
Der lineare Expansionskoeffizient charakterisiert das Verhältnis der anfänglichen Abmessungen eines geformten Teils zur Verformungsmenge, die durch die thermische Expansion bei einer Temperaturanstieg um 1 km erzeugt wird. Der lineare Expansionskoeffizient kann aus der TMA -Kurve (Verschiebung) berechnet werden, die durch Variation der Temperatur des Teststücks unter einer stetigen Druckbelastung (konstante Last) gemessen wird. Siehe Abbildung 6.6. Im Allgemeinen ist der lineare Expansionskoeffizient der durchschnittliche lineare Expansionskoeffizient über einen Temperaturbereich. Wie in der TMA -Kurve gezeigt, nimmt unter der Annahme einer proportionalen Beziehung (linear) zwischen den beiden Punkten einen weiten Temperaturbereich an, der lineare Expansionskoeffizient des PPS -Harzes, wenn die Temperatur die Glasübergangstemperatur (90 ° C bis 95 ° C) überschreitet. Infolgedessen ist die Differenz zwischen den Steigungen der Gla-Zustandsübertragungstemperaturen der niedrigen und hohen Temperaturseiten des Materials groß, und beispielsweise steigt die Differenz des Durchschnittswerts von nicht verstärkten PPs mit der Temperatur über einen weiten Temperaturbereich an. In diesem Fall können zwei Temperaturbereiche bei der Übertragungstemperatur des Glaszustands so geteilt werden, dass die Divergenz der linearen Expansionskoeffizienten in den beiden Temperaturbereichen kleiner wird.
Die linearen Expansionskoeffizienten von verstärkten PPS sind in der Flussrichtung unterschiedlich als in vertikaler Richtung, hauptsächlich mit den Auswirkungen der verwendeten Verstärkung, des Gehalts und der Strömungsorientierung (Anisotropie). Tabelle 6.2 zeigt die linearen Expansionskoeffizienten eines Teststücks (10 x 5 x 3 mm t), das aus der Mitte eines flachen Blechs (80 x 80 x 3 mm t) mit relativ niedriger Anisotropie geschnitten wurde. Die linearen Expansionskoeffizienten beziehen sich auf den Gehalt der Verstärkung, und im Allgemeinen hat vernetzte PPS einen niedrigeren linearen Expansionskoeffizienten als lineare pps.a575w20b aufgrund der Auswirkung des anorganischen Mineralfüllers.

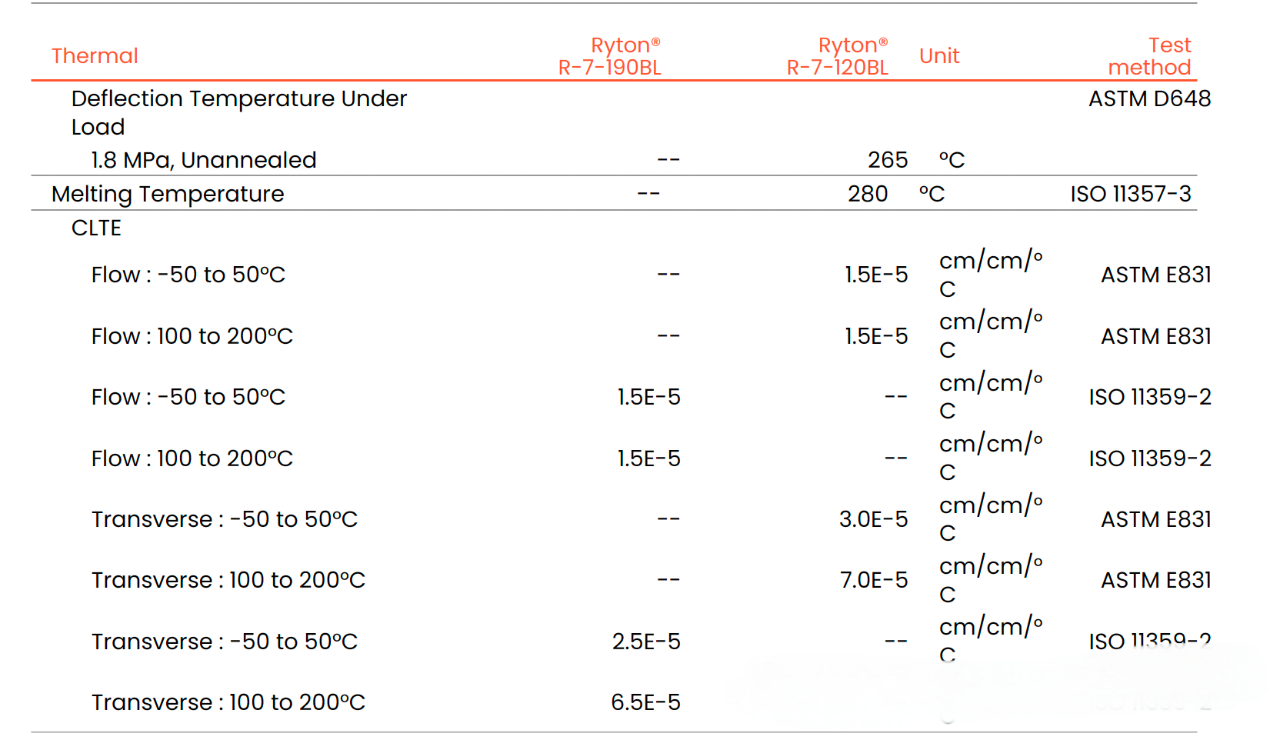

Schauen wir uns die Ryton PPS von Syensqo in Bezug auf CLTE-Vergleiche zwischen R-7-190BL und R-7-120BL an. Beide 65% ige Glasfasermineral verstärkten R-7-190BL weniger TD-Expansion.

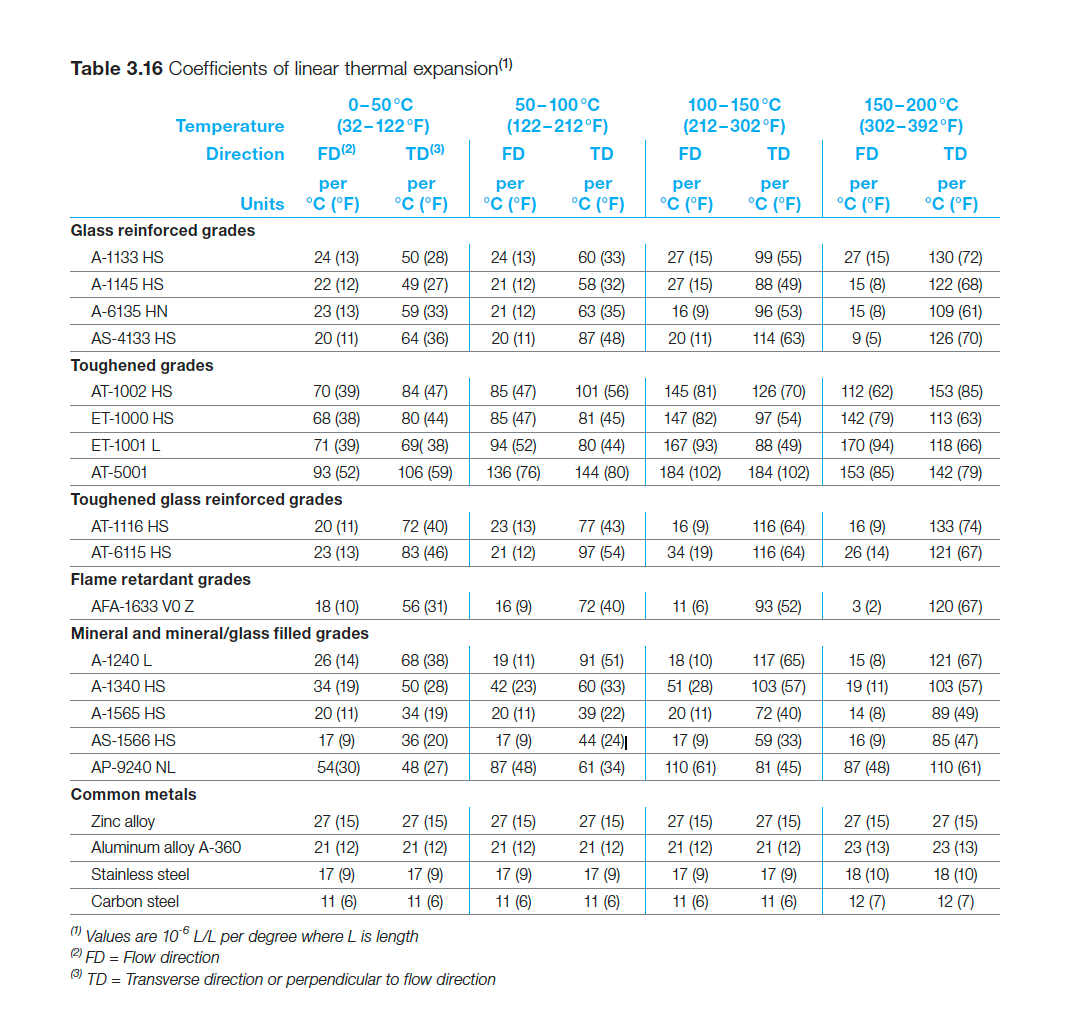

Dann schauen Sie sich PPA Amodel an, der kleinste CLTE ist AS-1566HS, FD-Richtung und Edelstahlausdehnung der Stahlausdehnung. Es ist ein gutes Material mit geringer Verachtung.

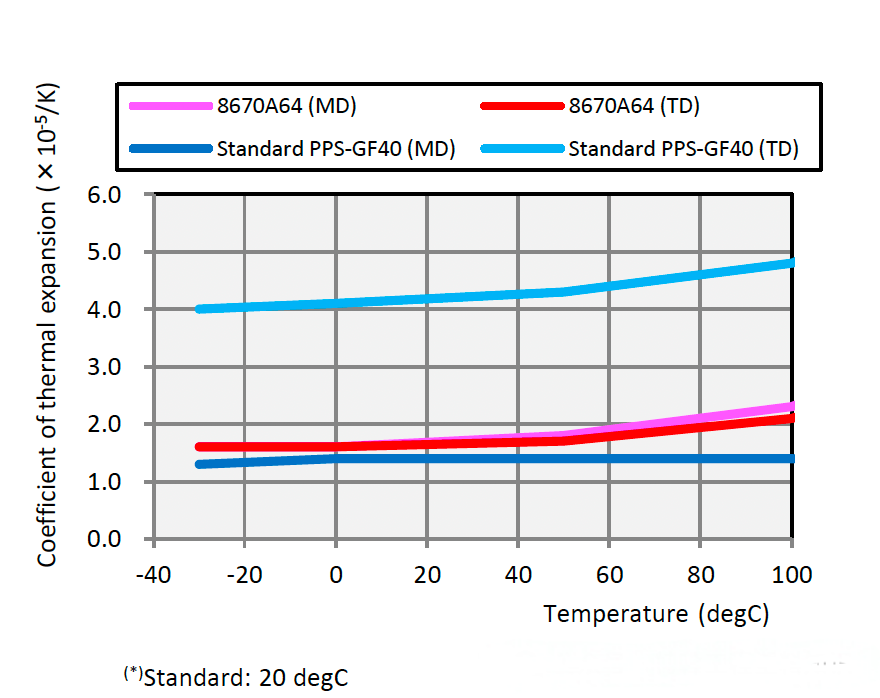

Schauen wir uns einen Poly-PPS-Durafid 8670A64 an, die MD-TD-Richtung ist im Grunde genommen derselbe wie CLTE bei einer Temperatur von 60 Grad Celsius unter der Wartung von 2,0 ° * 10-5 m/mk.
