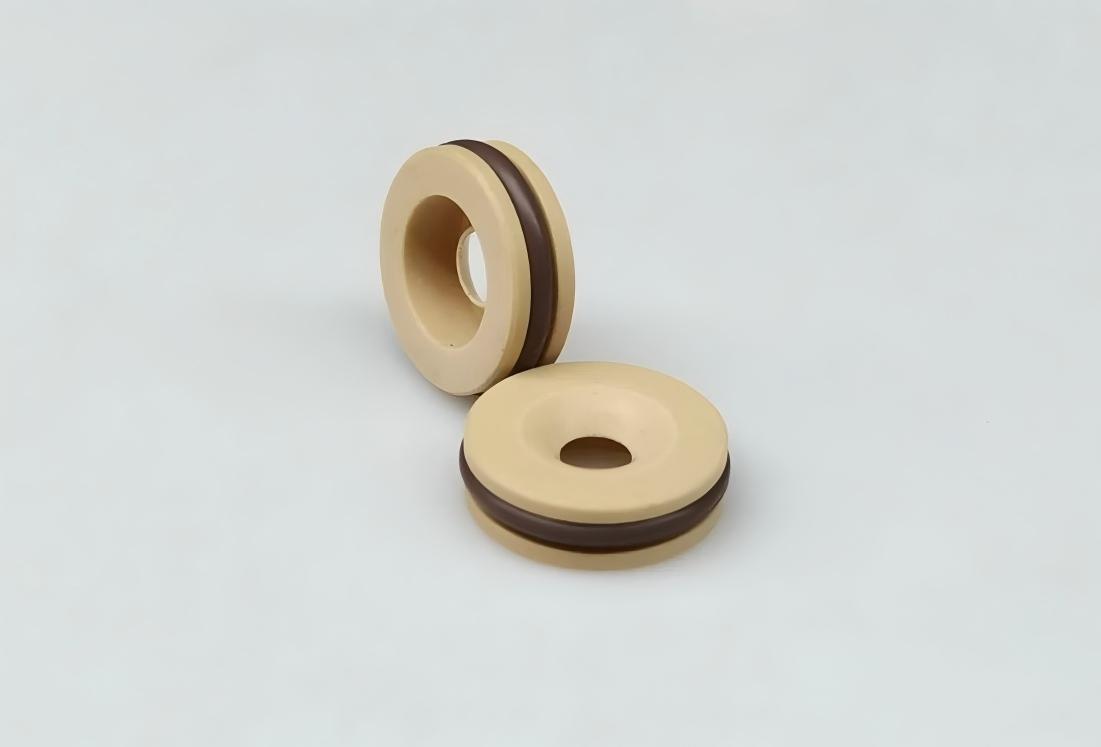

Peek verstärkte PTFE -Dichtungen

2025,07,23

Peek-verstärkte PTFE-Siegel: Eine revolutionäre Lösung für Hochlastbedingungen

Schlüsselmerkmale: Synergistische Effekte rekonstruieren Materialgrenzen

Durch das Schmelzen und Mischen von 20% Peek (Polyetheretherketon) -Nanopartikeln in eine PTFE -Matrix wird eine „starre, aber flexible“ Struktur erreicht, die mit traditionellen reinen PTFE nicht erreichbar ist:

Leistungsabmessungen	20% Peek/PTFE	Reines PTFE	Verbesserungsrate
Druckfestigkeit (MPA)	35-42	12-15	200%↑
PV -Grenzwert (MPA · m/s)	3.0–3.5	0,6–0,8	400%↑
Wärmeauslenkungstemperatur (° C)	260–300	121	120%↑
Verschleißrate (mm³/n · m)	5 × 10⁻⁷	2 × 10⁻⁶	75%↓
Kompressionskarke (%)	<15 (100 ° C/24H)	> 50	70%↓

HINWEIS: Das Starr-Benzol-Ring-Skelett von Peek bietet Unterstützung, während PTFE eine Selbstschmütze bietet und ein Verbundsystem mit „Keramikstärke + Fluoroplastikschmierung“ bildet.

Vier bahnbrechende Leistungsverbesserungen

1. revolutionärer Kriechwiderstand

(1) Mechanismus: Peek-Nanofasern (Durchmesser 200–500 nm) bilden ein netzwerkverstärktes Skelett an PTFE-Korngrenzen

(2) Daten: Unter einer Last von 10 MPa/150 ° C nimmt die Verformung nach 24 Stunden von 47% für reine PTFE auf 11% ab

2. Reibungsleistungsprung

(2) Schlüsseldaten: Unter trockenen Reibungsbedingungen (Last 5 MPa, Geschwindigkeit 1 m/s) erreicht die Lebensdauer von 5.000 Stunden (nur 600 Stunden)

3.. Rekonstruierte Hochtemperaturstabilität

(1) Betriebsgrenzen: Die kontinuierliche Betriebstemperatur stieg von 260 ° C für reine PTFE auf 310 ° C (

(2) Fallstudie: Automobil -Turboladerdichtungen (300 ° C/15.000 U/min) mit einer Zunahme der Lebensdauer um 400%

4. Erweiterter mittlerer Widerstand

Mittelschwer	20% Peek/PTFE -Widerstand	Reine PTFE -Einschränkungen
Starke Oxidationsmittel	98% konzentrierte Schwefelsäure	Versagt, wenn es glühende Salpetersäure ausgesetzt ist
Bio -Lösungsmittel	Aceton/Xylol	Schwellungsrate> 25%
Hochdruckdampf	230 ° C/4MPa	Kriechen treten bei 150 ° C auf

Schlüsselunterschiede zu reinem PTFE

Eigenschaften	20% Peek/PTFE	Reines PTFE
Mikrostruktur	Nanofaser-verstärktes semi-interpretierendes Netzwerk	Lose plattenartige Kristallstapel
Fehlermodus	Gleichmäßiger Verschleiß (Oberflächenübertragungsfilm <1 & mgr; m)	Kaltfluss, der strukturellen Zusammenbruch verursacht
Verarbeitungsmethode	Misch-Sintering-isostatisches Pressen (Dichte> 2,16 g/cm³)	Konventionelle Presse (Dichte 2,1–2,2 g/cm³)
Dynamische Versiegelungsanpassungsfähigkeit	Unterstützt 20 m/s lineare Geschwindigkeit (ölfreie Bedingungen)	Geschwindigkeitsbegrenzung <5 m/s

Beispiellose Anwendungen

1. Extreme Temperatur -Stromversorgungssysteme

(1) Kraftstoffsteuerventil des Luftfahrtmotors (-54 ° C bis 280 ° C)

(2) Bipolare Plattendichtung der Wasserstoffbrennstoffzellen (110 ° C + Elektrochemische Korrosionsumgebung)

2. Niedrigdruckfreie Bedingungen

(1) Superkritische Co₂ -Kompressordichtungen (31,1 MPa/100 ° C)

3. Geräte in stark ätzenden Medien

Industrie	Spezifische Anwendungen	Vorteile
Semiconductor Manufacturing	Plasmaetchmaschinen -Kammerdichtung	Resistent gegen CF₄/O₂ Mischplasma
Chemische Ausrüstung	Mechanische Dichtung für konzentrierte Schwefelsäureübertragungspumpe	Null Schwellung + Null -Metall -Ionen -Niederschlag
Medizinprodukte	Rotationsverbindung für Dampfsterilisationstank	Korrosionsbeständigkeit 316L + FDA -Zertifizierung

4. Leichtes High-End-Geräte

(1) Elektrische Antriebssysteme für neue Energiefahrzeuge (60% leichter als Metalldichtungen, Wärmeleitfähigkeit> 0,45 W/mk)

Engineering Decision Guide

1. Empfohlene Anwendungen:

(1) Wenn die Betriebstemperatur 200 ° C überschreitet und eine ölfreie Schmierung erforderlich ist

(2) Vorhandensein starker Säuren/starker Oxidationsmittel (insbesondere HF/H₂so₄)

(3) rotierende Dichtungen, die einen PV -Wert benötigen,> 1,5 MPa · m/s

2. VORSCHNITTE ANWENDUNGEN:

(1) Flüssige Wasserstoffdichtungen mit Ultra-niedriger Temperatur (PTFE bleibt bei niedrigen Temperaturen spröde)

(2) Kostensensitive allgemeine Ausrüstung (Materialkosten beträgt das 4-6-fache der von reinem PTFE)

Technische Aussichten:

Mit der Reifung der Reaktionstechnologie hat das 30% ige Peek/PTFE-Verbundmaterial der nächsten Generation ein bemerkenswertes Potenzial bei den Hauptpumpen-Dichtungstests der Kernenergie gezeigt.
