Bronze gefüllte PTFE-Dichtungen

2025,07,24

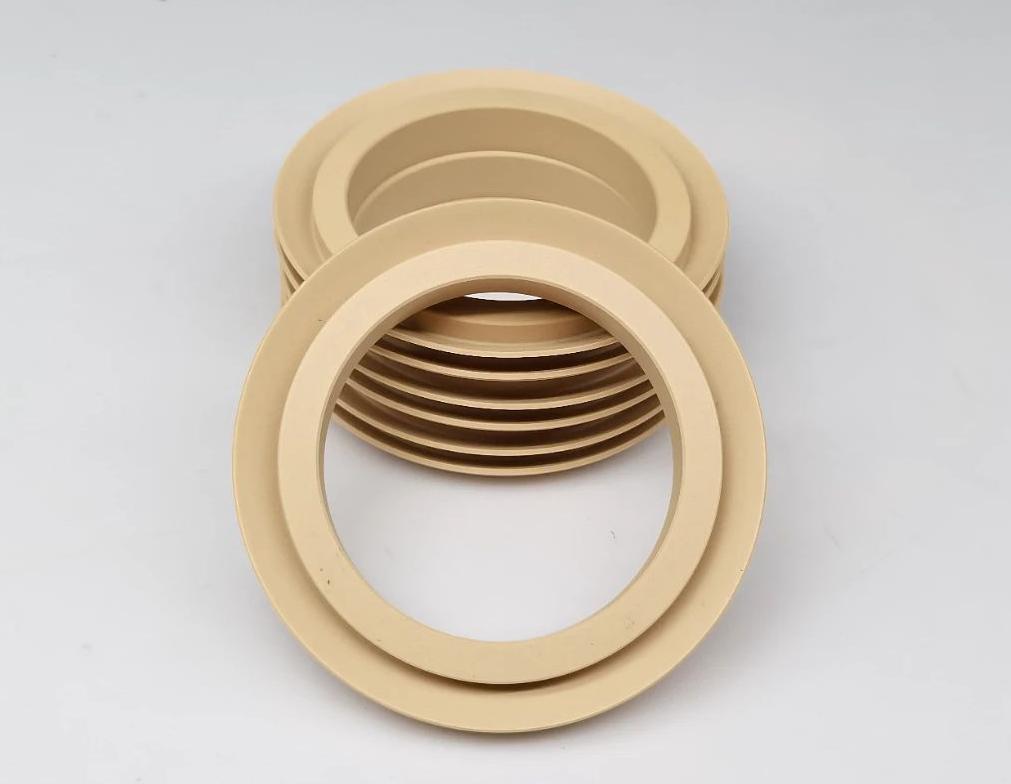

PTFE-Dichtungen mit Bronze gefüllt

Materialdesignprinzipien

Die Kombination von Bronzepulver (CUSN6) und PTFE erzielt eine komplementäre Leistung:

Komponente	Funktioneller Beitrag	Hauptwirkungsmechanismus
PTFE -Matrix	Chemische Inertheit/niedrige Reibung (μ = 0,02-0,1)	Molekularkettenschlupf erreicht Selbstschmutzung
Bronzepulver (25-40%)	Verbessert die thermische Leitfähigkeit (↑ 800%)	Bildet ein metallisches thermisches Leitungsnetzwerk (Wärmeleitfähigkeit 4,5 mit m · k).
Graphit -Additiv (5%)	Ausgleich der Grenzschmierung ausgleich	Bildet einen Transferfilm, um trockene Reibungsverluste zu reduzieren

Durchbruchsleistung Vorteile

Vergleichstest (ASTM D3702 / ISO 11014 Standard)

Leistungsparameter	Reines PTFE	25% Bronze Ptfe	40% Bronze Ptfe
Wärmeleitfähigkeit (w/m · k)	0,25	2.1	4.5
PV -Grenzwert (MPA · m/s)	0,5	0,85	1.2
Linearer Expansionskoeffizient (10⁻⁶/k)	120	45	25
Härte (Ufer D)	55	68	72
Abriebrate (Mg/1000 Revolutionen)	35	9	5

Schlüsselbrachdurchbrüche:

Reibungswärmeissipation

: Wärmeleitungspfad verkürzt um 60%, wobei das Schmelzen von PTFE durch lokale Temperaturanstieg von> 150 ° C vermieden wird

Dimensionsstabilität

: Thermischer Expansionskoeffizient, reduziert zu Match -Metallteilen (Stahl 11,5 × 10⁻⁶/k)

Verstärkung der Resistenz

: Bronzepartikel tragen 60% der Last und reduzieren PTFE -Klebstoffverschleiß

Innovatives strukturelles Design

Dreistufe Gradientenversiegelungssystem (geeignet für Hochdruckbedingungen von mehr als 20 MPa)

Klartext

[Hauptdichtungszone] ┌─40% Hochbronzegehaltschicht-→ Drucklager/Wärme-Leitung

├─25% Übergangsgradientenschicht-→ Stress-Buffern

[Flexible Kompensationszone] └─pure PTFE-Elastizitätsschicht-→ Verformungsverfolgung

Dynamischer Versiegelungsmechanismus:

Niedrigdruckstufe

: Reine PTFE-Schicht verformt sich, um die Dichtungsoberflächenlücken auszugleichen (Kompressionsrate 18-22%)

Hochdruckstufe

: Schicht mit hoher Bronze-in-in-Intensivstation der Extrusionsdeformation (Extrusionswiderstandsspalt <0,03 mm)

Pulsierende Bedingungen

: Bronze-Netzwerk absorbiert Vibrationsenergie und reduziert den Verschleiß von Mikrobewegungen um 80%

Anwendungsfälle extremer Zustand

Anwendungsszenario	Technische Lösung	Überprüfungsergebnisse
Hydraulikzylinder	30% Bronze PTFE Seal	-50 ° C Kaltstart mit Null -Leckage, PV -Wert erreicht 0,9 MPa · m/s
Einspritzeinheit der Injektionsformmaschine	Doppelgradient Bronze Ptfe Gleitring	230 ° C Schmelzumgebung, Lebensdauer> 150.000 Zyklen versiegeln
Schiffsrudersystem	Bronze PTFE + 304 Edelstahlrahmenbaugruppe	35 MPa Salzwassermedium, Null Korrosionsausfall (5.000-Stunden-Salzspray-Test)

Tatsächliche Messdaten eines bestimmten Baumaschinerie -Hydrauliksystems (35 MPa Arbeitsdruck)

Schlüsselpunkte des Herstellungsprozesses

Pressungsprozess für Gradient Composite:

Pulverschichtung

: Bronzepulvergehalt 40% → 25% → 0% Dreischichtgradientenfüllung

Tiefenperaturpressung

: 30 mPa Druck + 80 ° C Vorformeln (um PTFE -Faserschäden zu vermeiden)

Segmentiertes Sintern

Erste Stufe: 300 ° C × 2 Stunden → Die innere Spannung beseitigen

Zweite Stufe: 380 ° C × 4 Stunden → Molekülkettendiffusionsbindung erreichen

Oberflächenbehandlungstechnologie:

Mikroporöse Aktivierung

: Plasmaetching, um eine Oberflächenporosität von 15–20% zu erreichen

Schmiermittelimprägnierung

: Fluoriertes Schmiermittel (Pfae) Vakuumdurchdringungsfüllung

Auswahltechnische Spezifikationen

Betriebsbedingungen	Anwendbare Lösungen	Verbotene Szenarien
Druckschwankungen	Bronzgehalt ≥ 30% + Stützring	Reine PTFE -skelettlose Struktur
Temperatur> 200 ° C.	Bronzeschicht ≥ 40%	Bronzehalt <15%
Medium enthält harte Partikel	Oberflächenhärte ≥ 70 Ufer D.	Keine Oberflächenhärtungsbehandlung
Rezirkulationsgeschwindigkeit> 1 m/s	Muss 3-5% Graphit hinzufügen	Trockene Reibung ohne Schmierung
