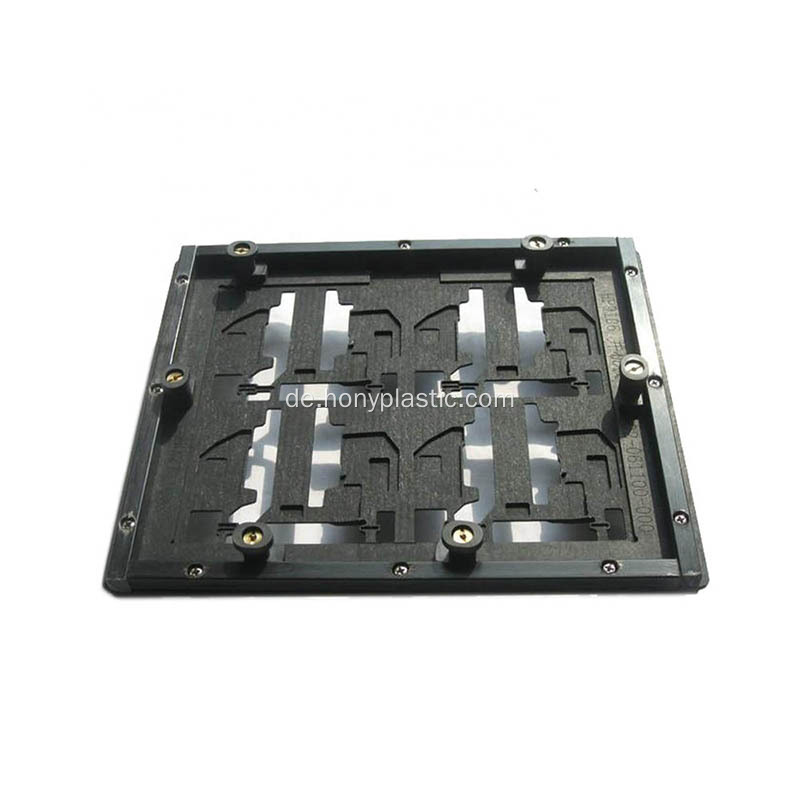

Durostone® Wave Loden Palette

HONY® PCB Wave Loden Palet t sein Material ist ein faserverstärktes Kunststoff für mechanische und elektrische Anwendungen. Mit einer guten Leistung gegen elektrischen Bogen und der Verfolgung ist es ein ideales Material für Lötpaste, SMT -Prozess, Reflow -Löten und Wellenlöten. Es kann seine physikalischen Eigenschaften bei zunehmenden hohen Temperaturen beibehalten. So kann es ohne Verformung eine hohe Präzision erreichen. Es gibt keine Schicht, Blasen und Verformungen, wenn Sie für kurze Zeit bei 380 ° C arbeiten. Funktion: Die Wellenlötschale ist eine Werkzeuganlage zum Tragen und Schutz von PCB und seinen Komponenten. Zusätzlich zu den traditionellen Funktionen zur Verhinderung von PCB -Verformungen, Hilfsunterstützung und -positionierung verbessert es auch den Prozess, schützt die Komponenten, verbessert die Qualität und verbessert die Funktion der Produktionseffizienz. Im Allgemeinen besteht das Tablett aus mehreren in Abbildung gezeigten Elementen.

JIG-Material: Um die Lebensdauer der Palette zu maximieren, muss das Palettenmaterial in der Lage sein, hohen Temperaturen und harten Prozessbedingungen standzuhalten, insbesondere um die Anforderungen der Bleifreiheit zu erfüllen. Das Hauptmaterial hat im Allgemeinen die Eigenschaften einer hohen dimensionalen Stabilität, einer guten thermischen Schockwiderstand, der Flachheit nach wiederholtem Gebrauch, Korrosionsbeständigkeit (Fluss- und Reinigungsmittel) und nicht-feuchter Absorption. Häufig verwendete Materialien sind Durostone, Epoxidharzboard, Bakelit usw. Für die Bleifreiheit und das Schweißen elektronischer Produkte werden Durostone und Epoxidharz-Board FR4 normalerweise aufgrund des Bedarfs an Hochtemperaturschweißen verwendet. Sehr wenige verwenden Bakeliten. Durostone ist eine speziell behandelte Glasfaserverbindung, die ein Nebenprodukt von Erdöl ist. Es hat die Eigenschaften eines hohen Wärmewiderstands, keine Verformung und schwierige Verarbeitung, aber die Verarbeitungsgenauigkeit ist hoch und der Preis ist relativ hoch. Im Allgemeinen kann es 1-2 Millionen Mal ohne Probleme wiederholt werden und ist für die Massenproduktion geeignet. Das Epoxidharz -Board FR4, relativ synthetischer Stein, ist leichter zu verformen, weist keinen elektrostatischen Schutz auf, ist jedoch besser verarbeitet, hat ausreichend Wärmewiderstand und ist gut gestaltet. Es kann auch fast 10.000 Mal bestanden werden, aber der Preis ist relativ niedrig. Es ist auch für die Massenproduktion geeignet, daher ist es kostengünstiger. Es wird für die Branche der elektronischen Produktbaugruppe empfohlen.

Verwenden Sie Klassifizierung: Sie kann in zwei Hauptkategorien unterteilt werden. Eine ist die Lötmaskenpalette, die darauf abzielt, die Qualität des Herstellungsprozesses zu verbessern. Es wird für die Wellenlötoberfläche mit Lötpaste -Reflow -Prozess verwendet, um die Chipkomponenten während des Wellenlötes zu schützen und das sekundäre Schmelzen von Lötverbindungen zu vermeiden. Das andere ist die Puzzle -Palette, die zur Verbesserung der Produktionseffizienz verwendet wird. Es wird für ähnliche Puzzle oder verschiedene PCBs verwendet, die gleichzeitig einer Wellenlöt lötet, und das andere sind Hilfstabeln, die auf andere Anforderungen an den Montageprozess abzielen. Es wird zur Hilfspositionierung von Bordkomponenten und unregelmäßigen PCB-Durchbrettschweißen verwendet. Siehe Hauptprodukte verschiedene Zwecke.

Alle Arten von Wellenlötschalen wirken sich darauf aus, die thermische Verformung der PCB zu lindern, und es gibt keine besonderen Anforderungen auf der Prozessseite der PCBTOP -Oberfläche, was die Kosten für PCB -Materialien spart. Bei Bedarf durch den Prozess lötet die Welle, die eine universelle integrierte Palette lötet, die die drei Funktionen und Zwecke in perfekter Kombination kombiniert.

Jiasaw Durostone Lötpalette FR4 PCBA Durostone

PCBA FR4 -Blei -Legierung+FR4 Positionspalettendurostone

Prozessfluss: SMT-halbfeindliche Produkte → Inspektion → Ladefach mit handeinerhaltten Durchlochteilen → Wellenlötung → Abholung der Platine und Rückgabe des Faches → Handhabung von Zinn → Baugruppe → funktionaler Inspektionstest → Komponentenplatine Verpackung. Nachdem SMT/AI das PCBA-Halbmittelprodukt im Herstellungsprozess abgeschlossen hat, müssen im Handeingangsmontageprozess der JIG-Rückstand und andere Fremdkapitalobjekte inspiziert und gereinigt werden, bevor das Einsatz und die Wellenlötung implementiert werden können.

Besonderheit

-ELLT -Gewicht im Vergleich zu Aluminium

-Provid Wärmeschutz für Wärmeempfindlichkeiten für PCB -Bereiche

-Löten überspringen und reduziert die Nacharbeit

-Verarbeitung von ungeraden geformten PCBs durch Fördersystem

-Erstellen Sie die Baugruppenproduktion durch Eliminierung von Handkleben und Maskierungsvorgängen

-Geben Sie eine einfache, sichere, kostengünstige Handhabung von PCB

Was sind die wichtigsten Dinge, auf die Sie bei der Verwendung von Lötpalettenanlagen achten sollten?

1. sanfte Pflege und ordnungsgemäßes Handling. Bruchschäden treten am häufigsten beim Übertragen des Geräts auf. Um eine Beschädigung der Schutzwand sowie andere Teile der Lötpalettenanlage zu vermeiden, ist es wichtig, eine dedizierte Managementposition zu haben.

2. Lagern Sie die Lötpaletten -Armaturen in aufrechter Position. Deformationen können auftreten, wenn das Gerät nicht ordnungsgemäß gespeichert ist. Um Deformationen zu vermeiden, die durch Stapeln verursacht werden, wird empfohlen, Einheiten in Regalen aufzubewahren.

3. Vermeiden Sie einen starken Kontakt mit Säure und Alkali. Die Exposition gegenüber starken Säuren oder Basen korrodiert leicht die Lötpalettenvorrichtung. Um dies zu vermeiden, wird ein neutraler Flush empfohlen.

4. Vermeiden Sie die Verwendung von Reinigungsmitteln auf Alkohol und Alkohol. Saponifiers sind das empfohlene Reinigungsmittel.

5. Stoßdichtungsportation. Einheiten können einen Stoßschaden erhalten, während sie durch den schockdesteigenden Wagen transportiert werden.

HONY®DUROSTONE FR4 WAVE LOLD PALLET -Eigenschaften Datenblatt

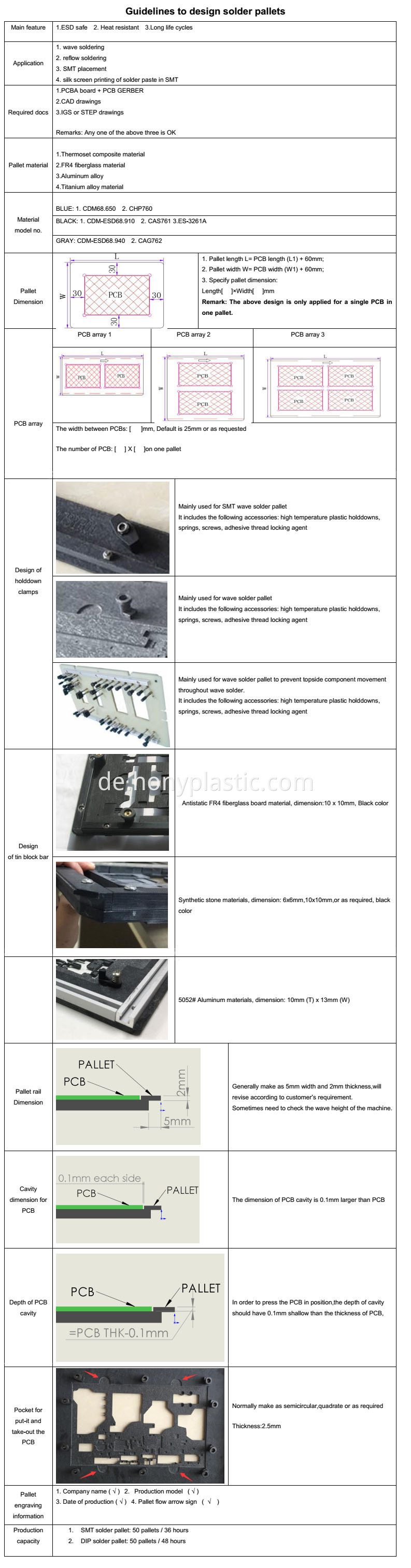

Leitlinie für Design Wave Loden Palette
