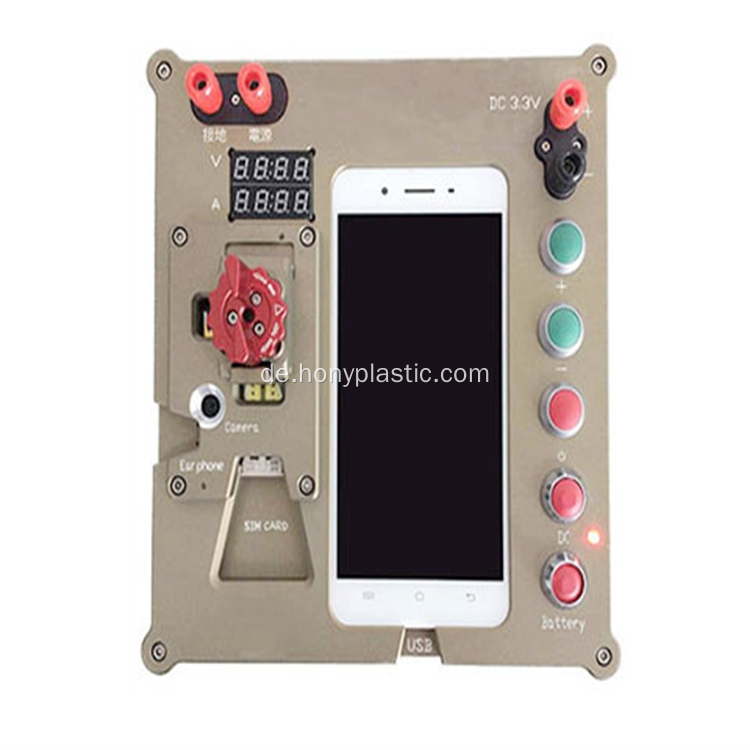

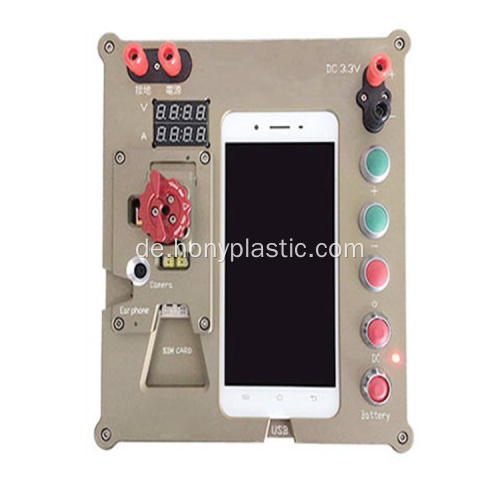

Socket -Telefon (Jig)
Design für Telefongeräte -Test und System überprüfen.
Telefongerät: CPU, Flash, BaseBand, LPDDR, Power IC.ETC
Pitch -Bereich von 0,30 bis 1,27 mm
Schlüsselmaterial: PEI, Peek, Torlon, pps.etc
Kontakt mit Top Pogo Pin
Sockelfunktion

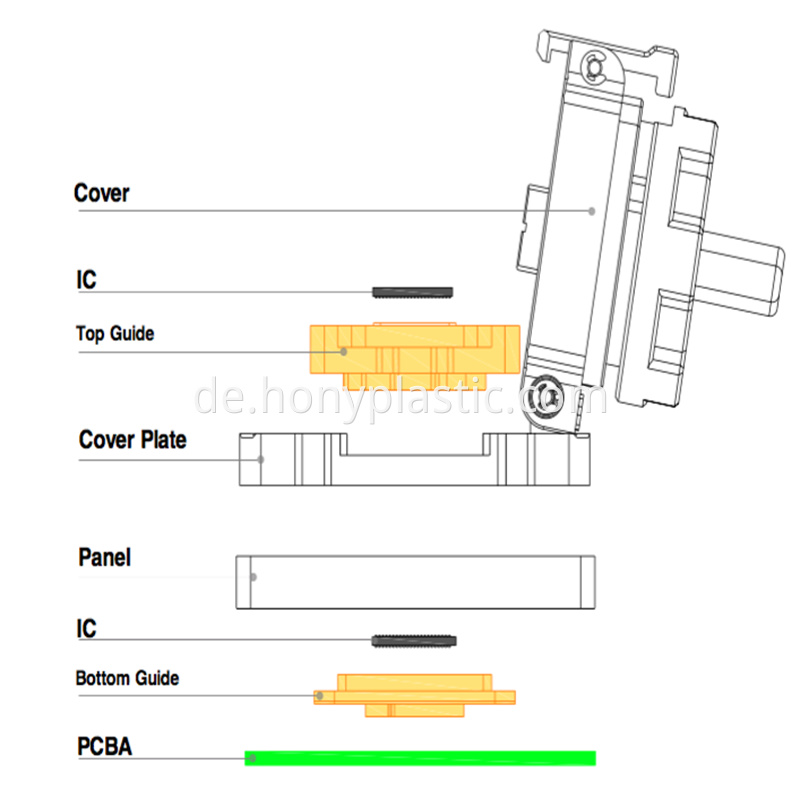

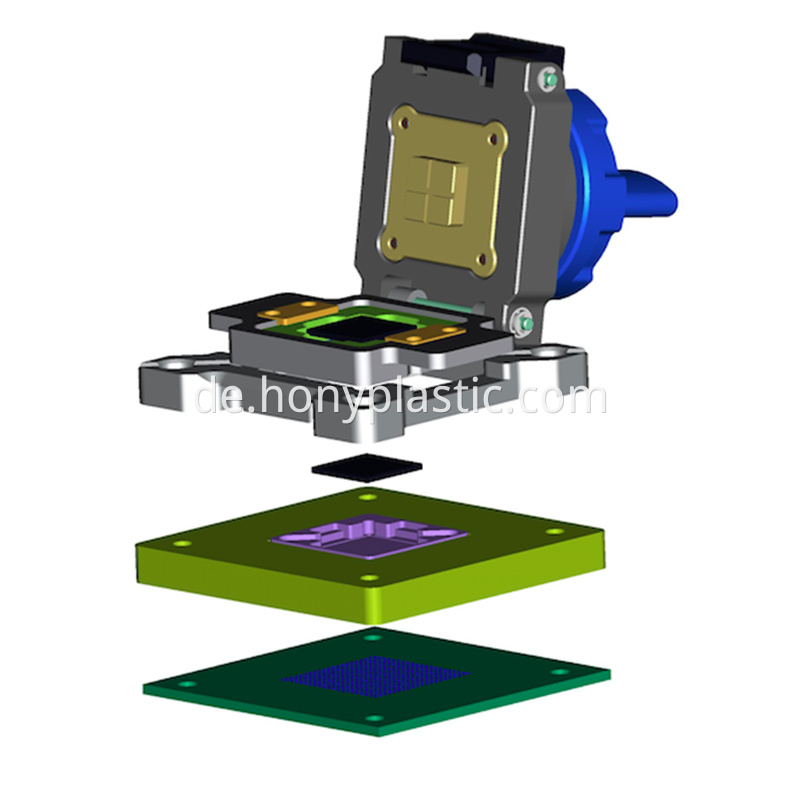

Entwerfen Sie eine Sockelmontage auf der Telefonplatine.
Entwerfen Sie eine Metallmaske, um den Sockel und den Telefonbildschirm zu befestigen.
Die Funktion mit Kabel verdrahtet.
Testfunktion einschließlich: Kamera, Download, Phonecall, Power IC, Systemüberprüfung, USB usw.
Sockelspezifikation
Lid & House Material: Al
Isolationsmaterial: PPS, PEI, Peek, Torlon
Kontaktmaterial: Pogo -Stift (Federsonde), Silikonkautschuk
Kontaktlänge: min2.5mm, max7,2 mm
Kontaktnennstrom: max 6.2a
Kontakttemperaturbewertung: -40 - +120 ℃
Kontaktvorlast: 0,15 mm, 0,2 mm, 0,25 mm (optional)
Kontaktkraft: min 6gf, max 55gf
DC Resistace: min 0,1OHM, max100MOHM
Lebensspanne: min 50 km Zyklen, max. 100K -Zyklen
Kontaktanwendungsablage: min 0,17 mm
Kontaktmaterial: Oben/Bottomplunger: Becu/au plattiert
Fass: PD -Legierung, Legierung/Au plattiert
Feder: Musikdraht/ Au plattiert/ Edelstahl
