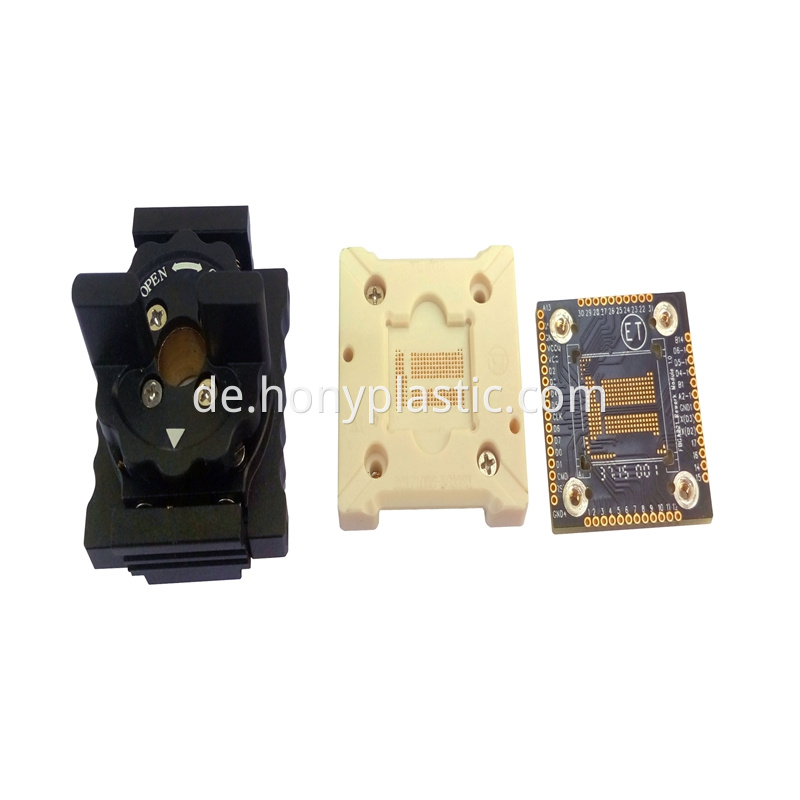

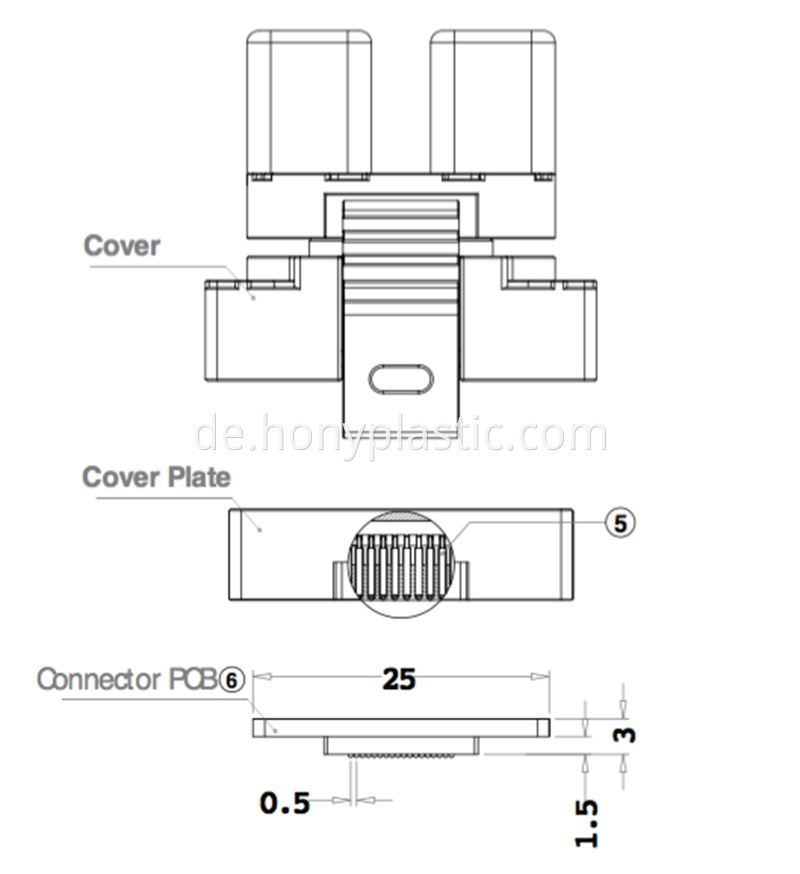

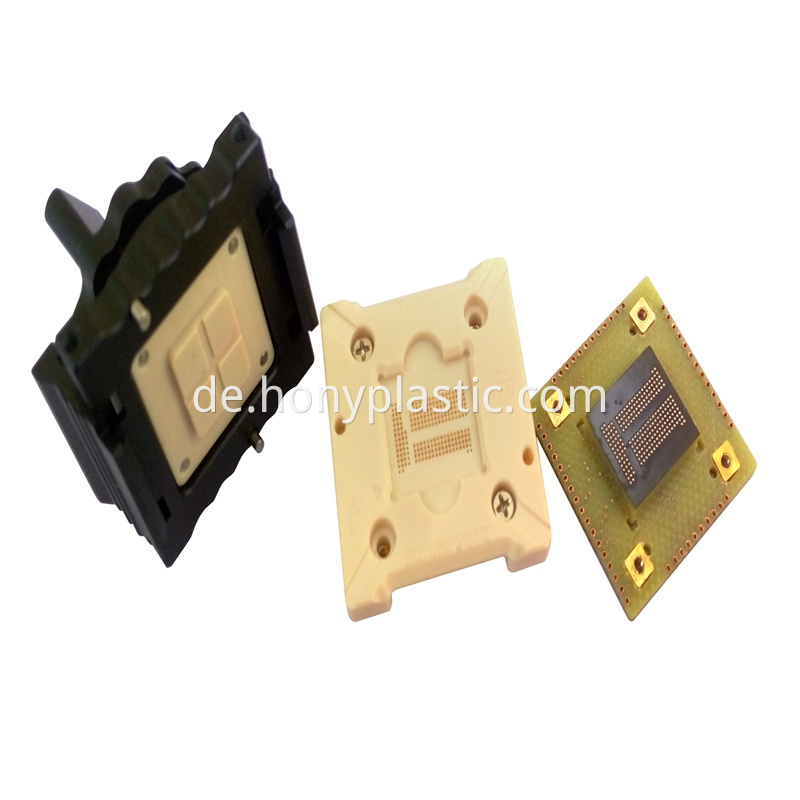

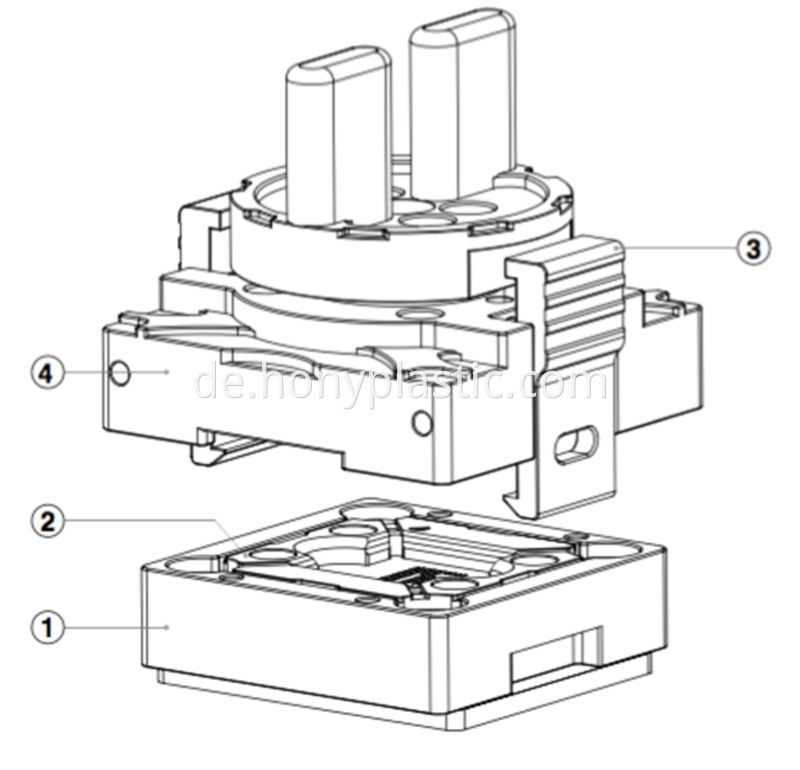

Die Steckerbuchse verfügt über drei Teile: Sockeldeckel, Sockel und Steckerplatine.
Lötanschluss -PCB auf der Testplatine und dann auf Stinktor -PCB auf den Stecker.
Pitch -Bereich von 0,30 bis 1,27 mm
Schlüsselmaterial: PEI, Peek, Torlon, pps.etc
Kontakt mit Top Pogo Pin
Sockelfunktion
Lötanschluss -PCB auf der Testplatine und dann auf Stinktor -PCB auf den Stecker.

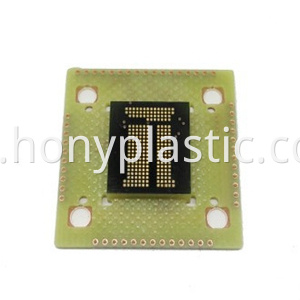

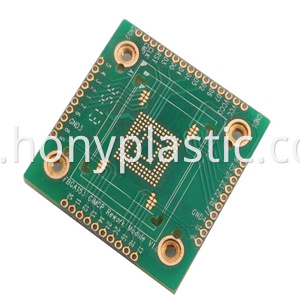

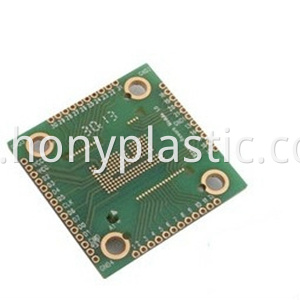

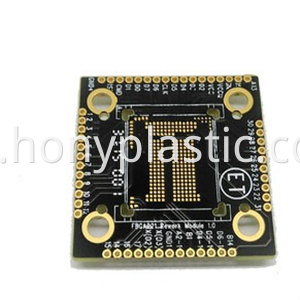

Connector -PCB wird neu und die Größe ist der von Chip.
Es ist nicht erforderlich, PCB erneut zu liefern, sondern zeit- und kostensparende Lösung.
Verdrahtete Geräte -Testpad über Connector PCB.
Sockelspezifikation
Lid & House Material: Al
Isolationsmaterial: PPS, PEI, Peek, Torlon
Kontaktmaterial: Pogo -Stift (Federsonde), Silikonkautschuk
Kontaktlänge: min2.5mm, max7,2 mm
Kontaktnennstrom: max 6.2a
Kontakttemperaturbewertung: -40 - +120 ℃
Kontaktvorlast: 0,15 mm, 0,2 mm, 0,25 mm (optional)
Kontaktkraft: min 6gf, max 55gf
DC Resistace: min 0,1OHM, max100MOHM
Lebensspanne: min 50 km Zyklen, max. 100K -Zyklen
Kontaktanwendungsablage: min 0,17 mm
Kontaktmaterial: Oben/Bottomplunger: Becu/au plattiert
Fass: PD -Legierung, Legierung/Au plattiert
Feder: Musikdraht/ Au plattiert/ Edelstahl
