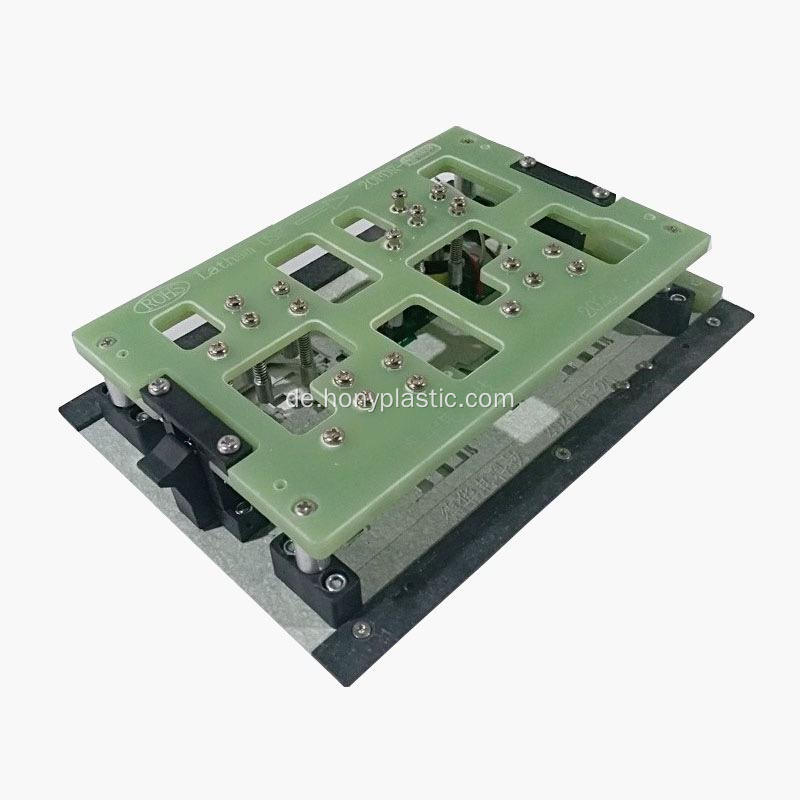

Wellenlötpaletten -Werkzeug -PCB -Tablett
Holen Sie sich aktuelle PreisZahlungsart: | T/T,Paypal |
Incoterm: | FOB,CFR,CIF,EXW,DDU |
Minimum der Bestellmenge: | 1 Piece/Pieces |
Transport: | Land,Ocean,Air,Express,Others |
Hafen: | SHENZHEN,GUANGZHOU,HONGKONG |
Zahlungsart: | T/T,Paypal |
Incoterm: | FOB,CFR,CIF,EXW,DDU |
Minimum der Bestellmenge: | 1 Piece/Pieces |
Transport: | Land,Ocean,Air,Express,Others |
Hafen: | SHENZHEN,GUANGZHOU,HONGKONG |
Modell: HONY-DURO
Marke: Hony
PCB Wave Lötung ist allgemeine Wellenlötmaschine zum Löten, Wellenflusslöt Jigs Hold Circuit Board -Ofenschweißen können die Produktionseffizienz erheblich verbessern, und seine Wellenlötmaschinen -PCB -Flow -Lötierung der für die Verwendung erforderlichen PCBA -Platine bieten viele Vorteile für Wellenlötpaletten. Der kostenbewusste Prozessingenieur. Diese Vorteile können normalerweise in wenigen Wochen mit Kosteneinsparungen und verbesserten Erträgen zurückzahlen. Durch die Bereitstellung eines doppelten Reflow -Vorgangs können Sie Ihre Erträge durch den Wellenlötprozess maximieren.
Wellenlötpalettendurostone -Spezifikation:
Model | DurostoneCHP760 | DurostoneCAS761 | DurostoneCAG762 |
Grade | Standard | Anti-Static | Anti-static(Optical) |
Colour | Blue | Black | Grey |
Density(g/mm3) | 1.85 | 1.85 | 1.85 |
Standard OperationTemperature | 260 | 260 | 260 |
Maximum Operation Temperature(C) | 350 | 350 | 350 |
Sheet Size(mm) | 2440×1220 | 2440×1220 | 2440×1220 |
Tickness/weight(mm/kg) | 3/17, 4/22 | 5/28, 6/33, 8/44 |
10/55, 12/66 |
Product Name
|
PCBA test fixture, PCBA test fixture, Bluetooth burning fixture Industrial Compressor Parts
|
Place of Origin
|
Shenzhen, China
|
Dimension
|
Customized according to demand
|
OEM&ODM
|
Accept
|
Warranty
|
One year
|
Power
|
Electronic, Yes
|
Base Material
|
Black antistatic, electric board, antistatic acrylic
|
Feature
|
Test PCB ,PCBA function
|
Business Type
|
Manufacturer
|
Is it a standard part
|
Non-standard parts
|
Application
|
Test PCB/PCBA function test
|
Product features |
IC programming on the walkie-talkie PCB board
|
Clamping fixture test circuit board force uniform, stable test suitable for CD-ROM/ DVDA, circuit board card and other small board
|
|
Made of all kinds of high quality materials, high test stability, long service life
|
Diese Schätzung kann auf drei Arten durchgeführt werden
Wenn eine PCB verfügbar ist (vorzugsweise besiedelt), können unsere Vertriebsingenieure Ihr Board schnell bewerten.
Wenn PCB -Designdaten verfügbar sind, werden wir sie verarbeiten, analysieren und aus der Ferne bewerten.
Sie können dies mit den unten angegebenen Regeln tun - unsere Kunden stellen schnell fest, dass die beiden oben genannten Methoden am einfachsten sind.
Gerber, Excellon und andere Daten erforderlich
Pin Land to SMT Pad Clearance Evaluation

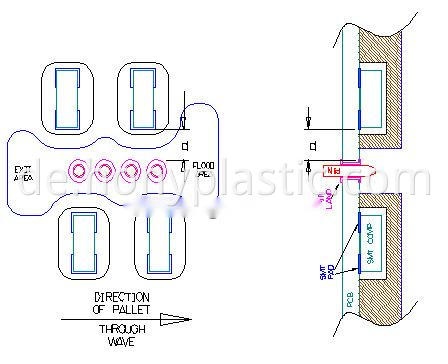

Die beiden folgenden Abbildungen zeigen einen Teil eines CSWSC in Plan- und Abschnittsansichten. Die rechte Figur zeigt, dass mehr Freigabe ist
ist erforderlich, wenn die Steckerorientierung senkrecht zur Welle ist.

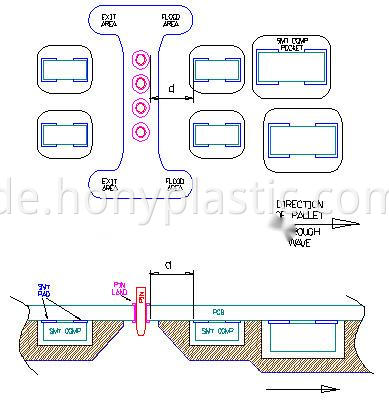

PTH -Komponenten, die sich parallel zur Richtung durch Welle befinden
Der Abstand zwischen dem Pin -Land und dem SMT -Pad kann ganz hergestellt werden
klein, da das Lötmittel nicht unter "den Komponententaschen fließen muss.
